摘 要:采用壓痕法研究了鈦鈮合金表面(TiNb)C強化層內層狀組織對顯微硬度的影響,在有 效測試載荷的作用下,測量大量壓痕的尺寸及裂紋長度,再利用經驗公式,對斷裂韌性進行計算。 結果表明:隨著測試載荷的增加,在垂直表面方向,“硬殼-軟底”結構導致的基底效應逐漸顯著,有 效測試載荷為2N,L-II層的平均硬度為2594.13HV;在垂直橫截面方向,強化層厚度導致的邊緣 效應逐漸顯著,有效測試載荷為1N,L-III層的平均硬度為2334.88HV;L-II層具有較大的顆粒 尺寸,其硬度和斷裂韌性均優于L-III層。

關鍵詞:鈦鈮合金;壓痕法;表面強化層;層狀結構;顯微硬度;斷裂韌性

中圖分類號:TB31;TG115.5 文獻標志碼:A 文章編號:1001-4012(2023)02-0020-05

鈦鈮系合金是新型高溫合金,具有優異的高溫 強度和高溫抗蠕變性能,在航天、航空等高溫領域具 有廣泛的應用前景[1-2],但作為結構零部件使用時, 其硬度較低,導致其抗磨損、耐沖蝕等性能不足,因 此需要通過表面改性等技術,來提高表面強度,改善 合金表面的穩定性,進而提高零部件的使用壽命。 合金的表面改性方法有:激光沖擊強化技術[3]、表面 熔覆技術[4]、超音速熱噴涂技術[5]、表面滲碳(氮)技 術[6-7]、雙金屬?gòu)?fù)合技術[8]等。每種技術都有其自身 的優缺點,需要對改性后的表面進行檢測和分析。 對組織表征來說,材料的尺寸要求不高,一般都可實現微觀組織分析。受表面改性層(強化層)尺寸的限 制,難以進行常規的力學性能測試,可進行的力學性 能測試主要有納米壓痕測試、顯微硬度測試、劃痕測 試等,都屬于局部測試。

顯微硬度測試是一種壓入法測試技術,通過將 壓頭壓入材料表面,引起材料塑性變形,可反映材料 抵抗塑性變形的能力。測得的硬度是一個綜合的物 理性能指標,可反映材料的彈塑性、強韌性等一系列 指標。壓痕斷裂力學中的相關理論[9-10]認為,在壓 頭壓入材料表面形成壓痕的過程中,壓痕周圍材料 彈塑性形變引起的殘余應力是裂紋形成及擴展的驅 動力。在平衡狀態下,斷裂韌性等于裂紋尖端的殘 余應力場強度Kr?；谝陨?可分析壓痕及裂紋的 形貌和尺寸,再根據相關經驗公式,對材料的斷裂韌 性進行評價[10]。

筆者采用顯微硬度儀對材料施加不同的載荷, 以及在不同層內進行硬度測試,對表面強化層的硬 度和裂 紋 形 貌 進 行 分 析,研 究 了 鈦 鈮 合 金 表 面 (TiNb)C強化層的顯微硬度及斷裂韌性。

1 試驗材料與方法

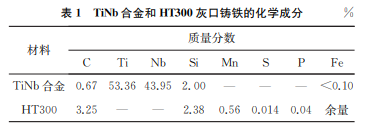

將TiNb合金和 HT300灰口鑄鐵通過緊密貼 合的方式,在有氬氣氣氛保護的管式爐內進行等溫 擴散處理(1150℃,8h),這兩個材料的化學成分如 表1所示。利用碳原子的高擴散速率,在濃度梯度 的驅使下,碳原子以擴散的方式進入 TiNb合金表 面,并發生原位固相擴散反應,在 TiNb基體表面形 成(TiNb)C強化層。

采用 HVT-1000型顯微硬度儀進行顯微硬度 測試,試驗載荷為0.5,1,2,3,5,10N,載荷保持時 間為10s。進一步采用掃描電鏡(SEM)觀察壓痕 的形貌,測量壓痕的尺寸,再分析壓痕尖端裂紋的擴 展方式,并測量裂紋的長度。

2 試驗結果及討論

2.1 (TiNb)C強化層的組織結構

原位固相反應(1150℃,等溫8h)制備的 TiNb 基表面強化層的橫截面顯微組織形貌如圖1所示。表面強化層由3層不同組織組成,形成致密的表面 層狀結構:外層(L-I)、中間層(L-II)和內層(L-III)。 每層組織的顆粒尺寸和形貌不同,但其主要物相均 為(TiNb)C [11]。L-I的 厚 度 最 薄,約 為 1μm~ 2μm,該層經過簡單磨拋處理就可去除;L-II內組 織為微米級、米粒狀顆粒,平均層厚約為12.56μm; L-III內組織為亞微米級、等軸狀顆粒,平均層厚約 為24.92μm。

2.2 (TiNb)C強化層內的顯微硬度

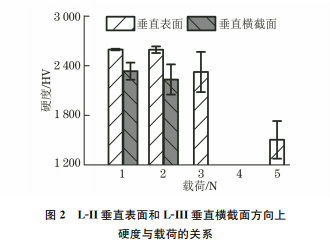

考慮到壓頭的尺寸效應[12]以及壓痕的邊緣效 應,受表面強化層厚度的影響,從垂直表面方向測量 L-II的顯微硬度,從垂直橫截面方向測量L-III的顯 微硬度。L-II垂直表面和L-III垂直橫截面方向上 硬度與載荷的關系如圖2所示。由圖2可知:隨著 測試載荷的增加,L-II的顯微硬度均高于L-III的顯 微硬度。另一方面,隨著載荷的增加,L-II的顯微硬 度和L-III的顯微硬度均逐漸降低。理論上,載荷 越大,其他外在因素對硬度的影響越小,越能體現材 料的真實硬度。受強化層厚度的影響,在提高載荷 的同時,還需要考慮邊緣效應和基底效應。采用觀 察壓痕的形貌、分析頂角裂紋和棱邊裂紋的擴展行 為、測量裂紋長度等方法,可以確定合適的測試載 荷,以獲得更接近實際的強化層硬度。

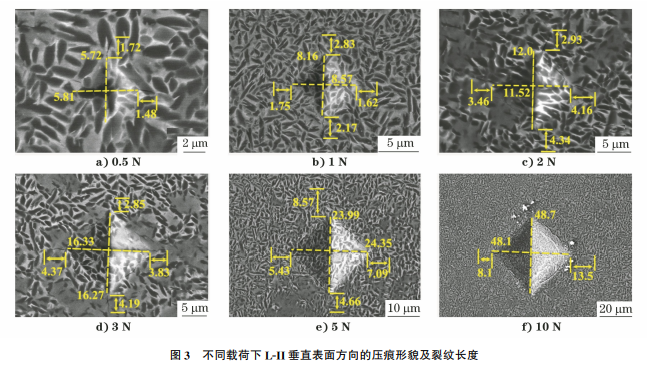

不同載荷下,L-II垂直表面方向的壓痕形貌及 裂紋長度如圖3所示。在載荷為0.5N 時,壓痕周 圍裂紋較少,部分壓痕尖端還未有明顯的裂紋出現 [見圖3a)]。隨著載荷的增加,壓痕頂角裂紋逐漸 明顯且變長;同時,棱邊裂紋也逐漸明顯[見圖3 d)],逐漸展現出相框裂紋的具體特征。相框裂紋的 產生原因?yàn)楦咻d荷下的高接觸應力[13]和基底效應。 當載荷提高至10N時,相框裂紋從棱邊延伸至壓痕 中心點,呈龜裂狀。造成這種現象的主要原因是強 化層和基體所組成的“硬殼-軟底”結構。在高應力 下,硬殼將應力傳送至基體層,但軟質基體層強度不 足,會發生較大的變形,進而導致表面強化層發生崩 塌,形成如圖3f)所示的相框裂紋。此時,由于應力 傳遞已經與基體關聯,并不能反映強化層的實際硬 度。因此,結合壓痕形貌和裂紋擴展方式,可以判斷 L-II測試時的臨界載荷為3N。由于當載荷為3N 時,壓痕棱邊已經有相框裂紋形成,因此當載荷為 2N時,所測顯微硬度為 L-II的最可信硬度,其平 均硬度為2594.13HV。

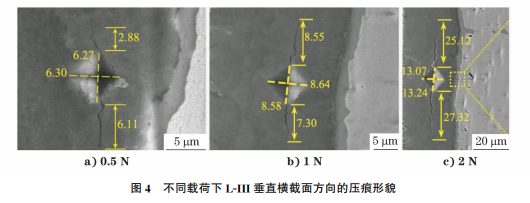

在不同載荷下,垂直橫截面方向 L-III的壓痕 形貌如圖4所示。經過多點測量和觀察,L-III壓 痕的長度和尖端裂紋長度明顯大于 L-II,而且 LIII內的裂紋主要沿平行于表面的方向擴展。這主 要是由強化層厚度引入的邊緣效應引起的。當載 荷為0.5N時,L-III內壓痕的裂紋長度波動最小; 當載荷為1N時,壓痕半長度的波動最小[見圖4 b)]。進一步考慮到邊緣效應,當載荷為1N 時, 顯微硬度可作為 L-III的最可信硬度,其平均硬度 為2334.88HV。結果表明,雖然 L-III組織中的 晶粒具有更小的尺寸,為亞微米級,但是 L-II呈現 出較高的硬度。

2.3 強化層內的斷裂韌性

在斷裂韌性評級的精度和適應范圍方面,傳統壓 痕法具有一定的局限性。對于薄膜類、涂層類以及表 面類材料,特別是高脆、硬性表面強化層,由于材料本 身尺寸的限制,壓痕法測量表面類或薄膜類材料的斷 裂韌性具有方便、簡單等優勢,同時具有較高的精度。有關壓痕法計算斷裂韌性的經驗公式較多,且具有不 同的應用范圍。同時,根據裂紋類型的不同,公式的選 用也不同。大致可以分為中位裂紋和徑向裂紋[14]。

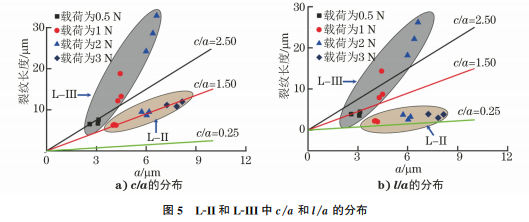

若想用壓痕法評價斷裂韌性,需先根據裂紋形 貌判斷裂紋類型,再選擇適用的公式。在常規情況 下,依據裂紋長度c(壓痕中心點至裂紋尖端的長 度)或l(壓痕頂角至裂紋尖端的長度)與a(壓痕的 半長度)的比值大小,可判斷裂紋的類型。對于多數 材料:當c/a 小于2.5時,為巴氏裂紋;當c/a 大于 2.5時,為中位裂紋;當l/a 小于1.5時,為巴氏裂 紋;當l/a 大于1.5時,為中位裂紋。L-II和 L-III 中c/a和l/a的分布如圖5所示。由圖5可知:在 表面方向,隨著載荷的增加,L-II內c/a均小于2.5, 且l/a均小于1.5。因此,L-II內壓痕頂角的裂紋為 巴氏裂紋。橫截面方向,L-III內的c/a>2.5或l/a >1.5,因此L-III內的裂紋為中位裂紋。

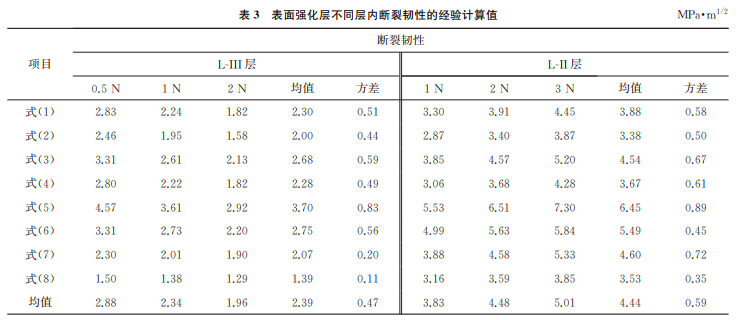

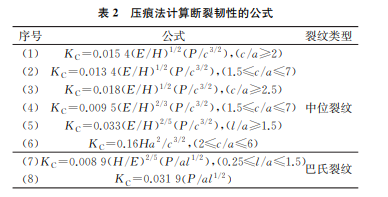

壓痕法計算斷裂韌性 KC 的公式如表 2 所 示[15-17](表2中,E 為彈性模量,P 為測試載荷,H 為硬度),其相應的計算結果如表3所示。計算結果 表明:在不考慮裂紋屬性的情況下,通過8種公式計 算出的 L-II的KC 均高于 L-III。且隨著測試載荷 的提高,L-III內相應的KC 顯著下降。造成這種現 象的主要原因是隨著載荷的增加,邊緣效應的影響 也顯著增加。

結合裂紋類型的判斷結果,L-II內壓痕尖端的 裂紋為巴氏裂紋,其可選用的公式為(7)和(8)。數 據表明,L-II內的計算結果所表現出的趨勢與L-III 的趨勢相反。提高測試載荷時,KC 反而升高。在 “硬殼-軟底”的基體效應造成明顯影響之前,壓痕尖 端裂紋長度的延長并未與載荷的提高呈線性關系。 結果表明,L-II內微米級組織表現出更優異的裂紋 抗擴展能力,最終在壓痕裂紋上表現為短裂紋的現象?？傊?從計算結果上來看,公式(7)的計算值與 公式(8)有一定差異。由于公式(8)的提出是基于 WC-Co合金,其具有相對較高的韌性,不一定適用 于高硬、脆性材料。通過分析,公式(7)的計算結果 隨載荷的變化差異較小,具有較高的可信度。前述 壓痕形貌分析證明,當測試載荷為2N時,所得硬度 為L(zhǎng)-II的最可信硬度。選取2N 載荷下裂紋長度 和公式(7)的計算結果評價 L-II的斷裂韌性,L-II 的KC 為4.58MPa·m1/2。

L-III內的裂紋為中位裂紋體系,適用公式為(1)~ (6)。對于表3所示結果,公式(5)的計算結果偏差較 大。因?yàn)楣?5)的適用條件為l/a≥1.5,而在載荷為 0.5N時,壓痕的l/a<1.5。前述討論結果證明1N載 荷下的硬度為L(zhǎng)-III的最可信硬度。選取載荷為1N 時壓痕的裂紋長度,計算L-III的斷裂韌性。因此,將 1N載荷下的硬度和裂紋數據代入經驗公式(1)~(4) 和(6),經計算,其KC 均值為2.94MPa·m1/2,該計算結 果可為 L-III的斷裂韌性。相關研究的 TiC、NbC 涂層的斷裂韌性為3.1MPa·m1/2[18],NbC的斷裂 韌性約為3.0MPa·m1/2[19]。因此,高百分比、高致 密的層狀(TiNb)C表面強化層具有高硬度,同時具 有較好的韌性。

3 結論

(TiNb)C表面強化層內,層狀結構導致其具有不 同的顯微硬度和斷裂韌性,L-II具有更高的顯微硬度。 受基底效應的影響,在2N的載荷下,L-II的顯微硬度 為可信硬度,平均硬度為2594.13HV,可信斷裂韌性 為4.58MPa·m1/2;受邊緣效應的影響,在1N的載荷 下,L-III所得顯微硬度為可信硬度,平均硬度為 2334.88HV,可信斷裂韌性為2.94MPa·m1/2。
