摘 要:對12Cr1MoV鋼板進行了不同試驗溫度下的斷裂韌度測試,再按照3個標準分別計算 了裂紋尖端張開位移,并分析其差異。結果表明:按照 ASTM E1820—2020b和 GB/T21143— 2014標準計算得到的裂紋尖端張開位移較小,而按照ISO12135:2021標準計算得到的裂紋尖端 張開位移較大。當材料的斷裂韌性計算結果在裂紋尖端張開位移的最小允許值附近時,計算依據 的標準不同,會導致判定結論的不一致。

關鍵詞:金屬材料;斷裂韌性;裂紋尖端張開位移;標準

中圖分類號:TH142.1;TB31 文獻標志碼:A 文章編號:1001-4012(2023)02-0025-03

傳統的凈強度設計方法能保證構件不會因?yàn)槭?載時承受的最大特征應力達到材料抗力而發生破 壞,但如果材料內部存在缺陷或裂紋,在疲勞載荷作 用下或在低溫環境中產生的破壞就無法避免[1]。含 缺陷或裂紋構件的塑性變形集中在裂紋尖端局部區 域,其宏觀塑性變形不明顯,再加上裂紋的擴展極其 迅速,容易導致災難性的后果[2]。斷裂是材料最危 險的失效方式,各行業對含裂紋構件在外部載荷作 用下結構安全性的研究也越來越重視[3]。斷裂韌度 是評估材料或結構安全性和完整性的重要指標,可 以反映材料抵抗裂紋擴展的能力,常被用于結構防 斷裂設計以及含缺陷結構完整性分析[4]。裂紋尖端 張開位移(CTOD)是斷裂韌度表征指標,能充分體 現材料的抗開裂能力,可被用于材料彈性階段、小范 圍屈服直至大范圍屈服的各個階段[5]。相比受到有 效性條件限制的平面應變斷裂韌度 KIC 和斷裂韌 度J 積分JIC 具有更好的應用效果,目前已被多個 領域廣泛應用[6-7]。

材料或構件上的裂紋受載荷后,裂紋會逐漸張 開,裂紋尖端出現鈍化。CTOD反映了材料裂紋尖 端抵抗裂紋擴展的能力。CTOD越大,則材料抵抗 開裂的能力越強、韌性越好。目前,金屬材料斷裂韌 性測試的主要標準為 GB/T21143—2014《金屬材 料 準靜態斷裂韌度的統一試驗方法》、ISO12135:2016《金屬材料 測定準靜態斷裂韌性的統一試驗 方法》以及ASTME1820—2020b《斷裂韌性測量的 標準試驗方法》。ASTM E1820—2020b標準采用 理想彈塑性材料假設,GB/T21143—2014和ISO 12135:2016標準均是基于材料的真應力-應變關系 滿足冪次定律,而 GB/T21143—2014 標準則在 ISO12135:2016標準的基礎上,依據剛性鉸鏈模型 進行了改進,3個標準的試驗過程基本一致,在測試 試樣和參數的要求上有所差異,這些差異對試驗結 果的影響不大,在適用范圍、試驗儀器、試樣尺寸、試 驗過程等方面,3個標準沒有本質的差異,在相互取 交集的部分可以等效,最大的區別在于3個標準中 的計算公式明顯不同,導致同一個試樣的測試結果 會有明顯差異。工程實際應用中,如 DNV 規范等, 通常會規定CTOD的允許值δmin,但并不規定具體 的測試標準,規范要求將測試得到的CTOD特征值 δo 與允許值δmin 進行比較,來評判材料合格與否, 實際工程應用時,測試標準的選擇會使材料斷裂韌 性合格與否的評判結果不一致。

筆者制備了同時滿足以上3個標準要求的測試 試樣,按照以上3種標準規定的測試方法對同種材 料在不同溫度下進行斷裂韌性測試,再根據以上3 個標準規定的計算公式進行CTOD計算,并對測試 結果進行比較分析,判斷其中的差異,為工程實際應 用提供依據。

1 試驗材料與方法

1.1 試樣形狀及尺寸

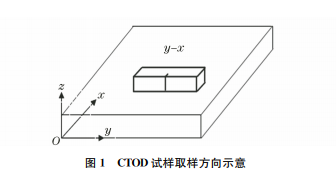

試驗材料板厚為25 mm,材料為12Cr1MoV 鋼。按照3個測試標準中相互取交集的部分進行斷 裂韌度CTOD試樣的加工制備、疲勞裂紋的預制及 試驗,CTOD試樣為3點彎曲矩形試樣,取樣方向 為y-x 方向,x 為鋼板的主變形方向,y 為橫向,與 板寬度方向重合,z為鋼板的最小變形方向,與板厚 方向重合。試樣的厚度B、寬度W 分別為25mm 和50mm,試樣長度為 230mm,試驗跨距 S 為 200mm,試樣未開側槽。CTOD 試樣取樣方向如 圖1所示。

1.2 疲勞裂紋預制及測試

采用微機控制電液伺服疲勞試驗機,在室溫下 預制疲勞裂紋,預制裂紋長度約為4mm,加載方式 為正弦波,應力比為0.1。疲勞裂紋預制完成后,將 試樣放入低溫試驗箱,通過液氮制冷方式將試樣溫 度降到測試溫度(20,0,-10,-20,-40,-60℃),試樣在低溫下的保溫時間為規定時長(保溫時間不 低于15min),再進行3點彎曲試驗。試驗開始后, 測試系統自動記錄載荷(F)-缺口張開位移(V)曲 線。測試完成后,根據F-V 曲線測定測試過程的峰 值載荷Fmax、缺口張開位移塑性分量Vp 及缺口張 開位移曲線下面積的塑性分量Ap。測試完成后將 試樣壓斷,用光學顯微鏡觀察其斷口,測量裂紋長 度,測量精度不低于0.025mm,平均裂紋長度計算 公式為

式中:a為標稱裂紋長度;a1 為終止裂紋長度;a9 為 初始裂紋長度;ai 為即時裂紋長度。

取?10mm 的標準圓棒試樣,根據標準 GB/T 228.1—2010《金屬材料 拉伸試驗 第1部分:室溫 試驗方法》和GB/T13239—2006《金屬材料低溫拉 伸試驗方法》,測試試驗材料在不同測試溫度(20,0, -10,-20,-40,-60℃)下的屈服強度Rp0.2、抗拉 強度Rm 和彈性模量E。

1.3 CTOD的計算

根據 GB/T21143—2014、ISO12135:2016及 ASTME1820—2020b等3個標準中規定的CTOD 特征值的計算公式,計算試驗材料在不同測試溫度 下的CTOD特征值。

其中,GB/T21143—2014標準在 CTOD 計算 公式 中 引 入 了 轉 動 半 徑 進 行 轉 動 修 正,與 ISO 12135:2016對照,計算公式中的塑性部分進行了修 改,彈性部分與ISO12135:2016保持一致,對應的 CTOD特征值的計算公式為

式中:BN 為開側槽試樣的凈厚度;ν 為泊松比;a0 為初始裂紋長度;Vp 為對應載荷峰值時的缺口張開 位移塑性分量;R 為轉動半徑;g1 為應力強度因子 系數。

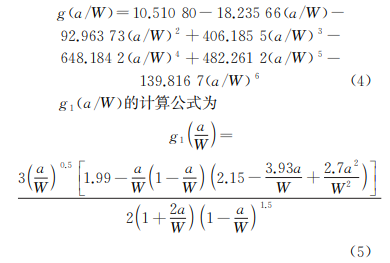

R 的計算公式為

式中:g 為應力強度因子系數。

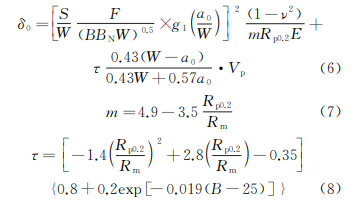

其中ISO12135—2021標準對應的 CTOD 特 征值的計算公式為

ISO12135—2021標準中 CTOD 特征值計算 公式中的其他計算參數與 GB/T21143—2014標準 一致。

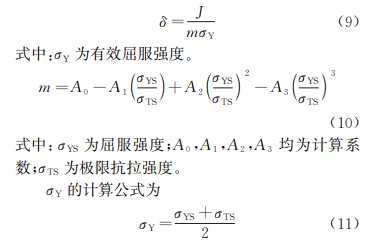

其中ASTME1820—2020b標準對應的CTOD 特征值的計算公式為

2 結果與討論

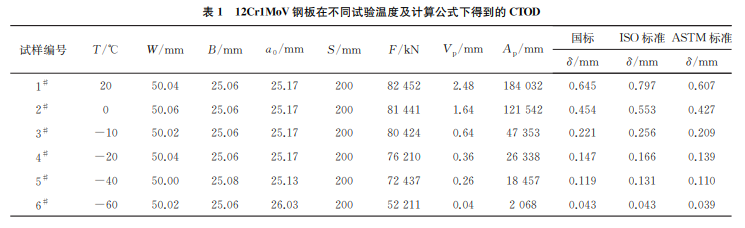

按照 不 同 試 驗 溫 度 測 試 后,根 據 GB/T21143—2014、ISO12135:2021和 ASTM E1820— 2020b等3個斷裂韌度試驗標準中規定的計算公式 計算CTOD,結果如表1所示。隨著測試溫度的降 低,按3個標準計算得到的CTOD均呈明顯下降趨 勢。同 一 測 試 溫 度 下 比 較 發 現,按 照 ASTM E1820—2020b標準計算得到的 CTOD 最小,其次 為按GB/T21143—2014計算得到的 CTOD,而按 照ISO12135:2021計算獲得的CTOD最大。當測 試溫度較高,材料具有較高的斷裂韌性時,3個不同 斷裂韌度測試標準計算得到的CTOD差別較大,隨 著測試溫度的降低,3個斷裂韌度試驗標準計算得 到的CTOD差值減小。

通過查閱大量技術規范發現,在實際工程應 用中一般將CTOD最小允許值δmin 確定為0.10~ 0.30mm。當材料具有較高的斷裂韌性時,3個不 同標準的測試結果均較高,遠超過一般規范中規 定的CTOD最小允許值δmin,不會影響判定結果; 按文中測試材料對應的設計文件或技術規范規 定,測試溫度為-20 ℃時,δmin 為0.15mm,即該 材料在規定的測試溫度下測試的 CTOD大于該允 許值時,材料的斷裂韌性才算合格。通過分析判 斷可以發現,按照ISO12135:2021標準測試時, 該產品達到合格水平,而按照 GB/T21143—2014 和 ASTME1820—2020b測試時,該產品將被判定 為不合格。這樣就會導致在實際工程應用或者產 品認可過程中,因?yàn)檫x擇測試標準的不同而出現 質量異議。

3 結論

GB/T 21143—2014、ISO 12135:2021 和 ASTME1820—2020等3個不同標準在適用范圍、 試驗儀器、試樣尺寸、試驗過程等方面沒有本質的差 異,在相互取交集的部分可以等效,但3個標準中 CTOD的計算公式具有明顯區別,導致同一試樣在 相同測試溫度下測試的CTOD存在一定差異,其中 按照 ASTM E1820—2020計算的 CTOD最小,按 照ISO12135:2021計算的CTOD最大。

當材料具有較高的斷裂韌性時,3個不同標準 的測試 結 果 均 較 高,遠 超 過 一 般 規 范 中 規 定 的 CTOD最小允許值δmin,不會影響判定結果;當材料 的斷裂韌性計算結果在δmin 附近時,按照不同標準 計算可能導致判定結果不一致。

參考文獻:

[1] 徐斌,顏銀標.斷裂韌度CTOD評定技術的現狀及應 用[J].材料導報,2012,26(11):124-129.

[2] 曾小川,陰志英,王龍,等.金屬材料斷裂韌性試驗標 準對比分析[J].核標準計量與質量,2018(2):8-12.

[3] 馬建章,高馳名.可靠性安全系數法在結構靜強度設 計中的應用[J].無線電工程,2017,47(3):79-82.

[4] 關鵬濤,李相清,鄭三龍,等.ASTM 和ISO標準斷裂 韌度測試方法比較研究[J].機械工程學報,2017,53 (6):60-67.

[5] 孫洋洋,孔維拯.裂紋尖端張開位移(CTOD)允許值 研究[J].鋼結構,2015,30(8):34-37.

[6] 包陳,蔡力勛.CTOD試驗方法與轉子材料的延性斷 裂性能[J].機械強度,2012,34(4):573-577.

[7] 石凱凱,蔡力勛,包陳.單邊裂紋彎曲試樣的轉動修正 方法研究[J].機械強度,2012,34(2):250-255.
