摘 要:為了研究火電機組調峰運行對設備的損傷情況,采用有限元軟件對某導汽管在調峰運 行工況下的應力變化進行分析,結合材料的疲勞壽命數據對設備的安全狀況進行評估。結果表明: 僅考慮內壓應力時,導汽管內壁應力約為40MPa,外壁應力約為27MPa;考慮熱膨脹后,導汽管同 樣位置的內、外壁應力分別達到了98.73,62.159MPa;導汽管的應力受結構熱膨脹應力的影響較 大,但應力波動幅度降低;熱膨脹應力對導汽管的疲勞壽命影響較大。

關鍵詞:導汽管;應力;疲勞壽命;熱膨脹;有限元

中圖分類號:TB31;TG115.5 文獻標志碼:A 文章編號:1001-4012(2023)02-0016-04

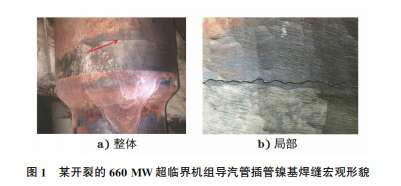

火電機組在深度調峰運行時,其載荷會大幅 變化,給機組的壽命、安全性、穩定性及經濟性帶 來不利影響[1]。由于載荷的頻繁波動,因此機組 的很多設備會產生裂紋,對于異種鋼焊縫,這種現 象尤其明顯,這主要是因?yàn)楫惙N鋼的線膨脹系數 差異大,熱應力也大,容易損壞[2]。一些小徑管發 生了早期開裂,部分機組的大管道,如導汽管鎳基 插管焊縫也出現開裂現象。某600MW 超臨界機 組導汽管插管鎳基焊縫發生開裂,其宏觀形貌如 圖1所示。筆者對導汽管的應力分布、疲勞壽命 等方面進行了研究。

1 調峰運行時的主汽溫度、壓力的波動

火電機組輸出載荷的高低,是通過調整蒸汽的 溫度、壓力及流量來實現的。機組載荷的波動主要 涉及溫度、壓力的調節[3]。變載荷調峰機組的運行 控制方式有:滑壓運行、調溫控制以及聯合控制?；?壓運行較多應用在調峰幅度較小的情況,當深度調峰時,則采用調溫控制以及聯合控制方式。

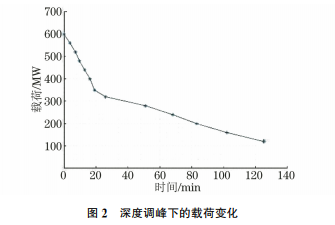

某亞臨界機組從滿載荷600MW 深度調峰運 行到120MW 的載荷變化如圖2所示,調峰時長為 127min。

圖3為與圖2對應的調峰運行過程的主蒸汽壓 力變化,在 127 min 內,壓 力 從 16.5 MPa 降 到 9.3MPa。前26min內的壓力隨載荷的快速下降而 下降,下降速率達到0.18MPa/min,在12MPa停 留約40min后,再緩慢下降到9.3MPa。

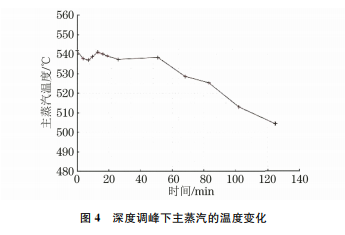

圖4為深度調峰下主蒸汽的溫度變化,可見在 載荷達到滿載荷的45%以上時,調峰運行并不影響 溫度,當載荷下降到滿載荷的45%以下時,蒸汽溫 度持續降低,可通過調溫、調壓的方式共同控制機組 的功率。當機組載荷降到滿負荷的20%時,溫度降 到了504℃。

在調峰時,蒸汽的溫度、壓力波動必然引起相關 設備的應力變化,從而對設備的安全運行產生影響。

2 調峰運行對設備應力變化的影響

2.1 有限元建模及計算相關參數

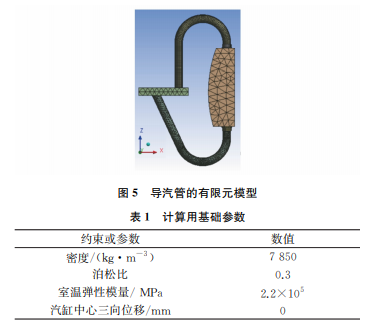

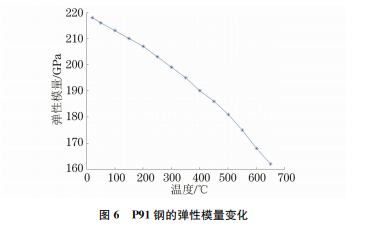

為了研究調峰運行對設備應力的影響,以高壓 導汽管為研究對象,采用 ANSYS有限元軟件[4]對 不同情況下的應力分布、應力變化進行了研究。導 汽管的有限元模型如圖5所示。計算用基礎參數如 表1所示[5]。

2.2 不同狀態下的應力分析

2.2.1 導汽管自重產生的應力

停機時,環境溫度設為22℃,導汽管內部壓力 為0MPa,此時導汽管僅受重力作用。對主汽門進 行三向約束,并對模型整體施加-z 方向的重力加 速度9.8m/s2 后進行計算。導汽管的最大應力約 為5.6MPa,位于導汽管與閥門、汽缸的連接處。其 他部位的應力約為2 MPa,因此自重引起的應力 很小。

2.2.2 內部壓力對導汽管應力的影響

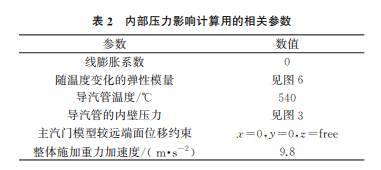

為了分析導汽管內主蒸汽對管應力的影響,對 模型施加如表2所示的計算條件。

施加上述邊界條件后,再進行計算,分析靜壓狀 態下的應力分布。

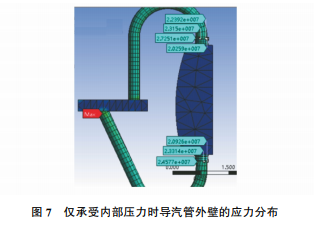

設定主蒸汽壓力為16.50MPa,僅承受內部壓 力時導汽管外壁的應力分布如圖7所示,可以看出 導汽管外壁的最高應力約為27MPa,遠低于 GB/T 5310—2017《高壓鍋爐用無縫鋼管》中的要求。

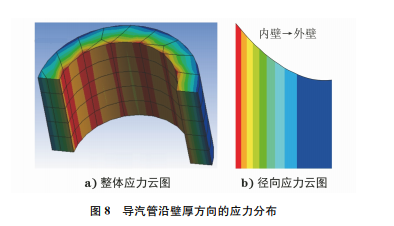

為了分析導汽管內、外壁的應力差異,沿導汽管 徑向路徑提取從內壁指向外壁的應力。在0時刻, 內壁應力最大不到40MPa。導汽管沿壁厚方向的 應力分布如圖8所示。

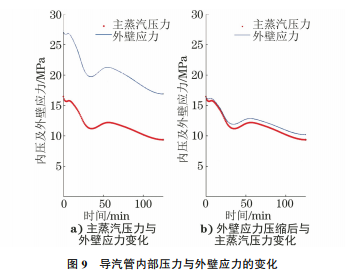

在 ANSYS有限元軟件的經典界面中,提取導 汽管外壁應力為27.25MPa時節點(編號為19792) 的應力時程圖,結果如圖9a)所示。提取壓縮應力 時程圖后,與主蒸汽壓力進行比較,結果如圖9b)所 示。從圖9可以得出:導汽管外壁應力變化與主蒸 汽壓力變化趨勢相似;管外壁應力比主蒸汽壓力變 化平緩,且滯后于主蒸汽壓力的變化。

2.2.3 熱膨脹應力分析

以表1所示的線膨脹系數曲線替代2.2.2節中 計算所 用 的 線 膨 脹 系 數,熱 傳 導 系 數 參 考 值 為 36W/(m·K),考慮熱應力作用,再次進行計算。

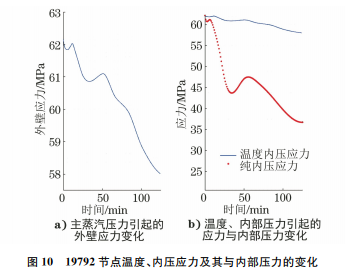

計算完成后,提取0時刻19792節點的應力為 62.16 MPa,對應的內壁應力為98.73 MPa。提取 19792節點的應力時程圖。對圖10a)中的僅由主蒸 汽壓力產生的外壁應力乘以系數2.28后,得到溫 度、壓力共同作用下的節點應力時程圖,如圖10b) 所示。

從圖10可以得出:施加溫度、壓力后,熱膨脹應力比內部壓應力大。兩者的應力比如圖11所示,隨 著主蒸汽壓力的降低,產生的應力降低,其比值增 加;在溫度、壓力的共同作用下,應力變化受溫度的 影響較大。

此外,對于結構發生突變的導汽管與汽缸連接 角焊縫處外壁,最大應力達到了129.4MPa。

3 應力波動對設備壽命的影響

20 世 紀 50 年 代,英 國 的 兩 位 工 程 師 MATSUISHI和ENDO 提出了雨流計數法[6]。該 計數法的主要功能是把實測載荷的歷程簡化為若干 個載荷循環,供疲勞壽命估算和編制疲勞試驗載荷 譜使用[7]。該法以雙參數法為基礎,考慮了動強度 (幅值)和靜強度(均值)兩個變量,符合疲勞載荷本 身固有的特性[8]。雨流計數法主要用于工程界,特 別在疲勞壽命計算中應用廣泛[9]。

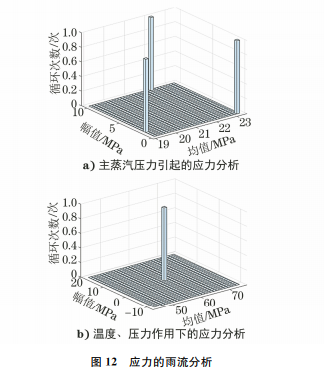

針對編號為19792的節點在深度調峰的降負荷 過程中,使用 MATLAB軟件對僅主蒸汽壓力產生 的應力及溫度、壓力共同作用下產生的應力進行雨 流分析,結果如圖12所示。

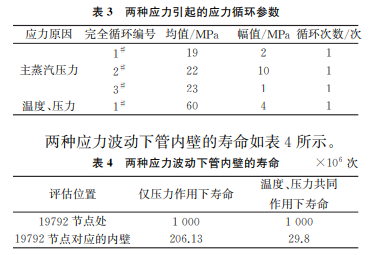

兩種應力引起的應力循環參數如表3所示。

兩種應力波動下管內壁的壽命如表4所示。

由此可見,溫度產生的熱膨脹應力大幅降低了 導汽管的疲勞壽命。上述分析并未考慮支吊架、焊接殘余應力等其他應力。

4 結語

對機組在調峰降載荷過程中的導汽管應力進行 了仿真模擬計算,利用計算結果對導汽管的疲勞壽 命進行了評估。發現熱應力是導汽管疲勞壽命損耗 的主要原因。介質內部壓力引起的管壁應力遠低于 P91鋼105h的持久強度,且調峰時內部壓力波動對 導汽管的疲勞損傷很小,但在熱應力疊加的情況下, 導汽管壽命相對于僅內部壓力波動下的疲勞壽命減 少了[10-12]。為了提高深度調峰情況下機組的疲勞 壽命,要注重?zé)釕?yīng)力的控制,并關注角焊縫結構突變 處的應力情況,將該位置作為檢測重點。

參考文獻:

[1] 張立新.調峰火電機組金屬監督關鍵問題[J].山東電 力技術,2021,48(3):65-71.

[2] 陳鑫,蔡文河,張坤,等.火電廠異種鋼焊接接頭早期 失效研究現狀[J].焊接,2018(2):19-25,62.

[3] 張桂燕.300MW 火電調峰機組運行問題的研究[D]. 保定:華北電力大學(河北),2008.

[4] 周京,徐濱士,王海斗,等.有限元法在疲勞分析中的 應用及發展[J].理化檢驗(物理分冊),2013,49(10): 674-676,682.

[5] 宿修平,蘇德瑞.P91鋼焊縫缺陷檢測及原因探討 [J].華北電力技術,2006(7):44-47.

[6] 李彬.雨流計數法在結構疲勞損傷計算中的應用[J]. 科技視界,2015(16):190,244.

[7] 李天亮,鄒仕軍,孫冬,等.飛機疲勞載荷譜分析的一 種新方法[J].機械科學與技術,2006,25(6):690-692, 715.

[8] 郭小鵬,沙云東,張軍.基于雨流計數法的隨機聲疲勞 壽命估算方法研究 [J].沈陽航空工業學院學報, 2009,26(3):10-13.

[9] 張雨.車輛總成性能檢測技術[M].北京:國防工業出 版社,2015.

[10] 劉廣興,龔巍,王兆民.鍋爐水冷壁內螺紋管泄漏原因 分析[J].理化檢驗(物理分冊),2017,53(8):603-606.

[11] 李如源.某核電廠主輔給水系統連接管座流固耦合分 析與疲勞壽命評估[J].理化檢驗(物理分冊),2016, 52(1):5-8,12.

[12] 孫明成,李宏強,張艷紅,等.熱電廠鍋爐屏式再熱器 管開裂原因分析[J].理化檢驗(物理分冊),2014,50 (3):219-222.
