熱軋薄規(guī)格帶鋼代表著熱軋機(jī)組軋制薄規(guī)格產(chǎn)品的能力。文章分析了本鋼熱連軋廠提高出爐溫度、優(yōu)化軋制工藝、提高軋機(jī)設(shè)備精度，改善本鋼FTSR產(chǎn)線生產(chǎn)薄規(guī)格產(chǎn)品的穩(wěn)定性，促進(jìn)了1.2 mm厚度的產(chǎn)品產(chǎn)量提升。通過減少過渡材，進(jìn)一步增加了1.2 mm厚度的產(chǎn)品產(chǎn)量。本鋼FTSR產(chǎn)線生產(chǎn)薄規(guī)格產(chǎn)品單周期生產(chǎn)770 t左右，厚度為1.2 mm的產(chǎn)品比例占65%以上，單軋制周期最佳產(chǎn)量比例77.11%，1.2 mm厚度產(chǎn)品月產(chǎn)能力提升至5000 t。

隨著熱連軋技術(shù)的發(fā)展和市場競爭的加劇，開發(fā)厚度為2.0 mm以下的薄規(guī)格帶鋼成為當(dāng)前板帶生產(chǎn)的熱點(diǎn)[1-2]。熱軋薄規(guī)格帶鋼代表著熱軋機(jī)組軋制薄規(guī)格產(chǎn)品的能力。薄規(guī)格熱軋帶鋼的應(yīng)用廣泛，附加值高，在鋼鐵企業(yè)的產(chǎn)品結(jié)構(gòu)中占有重要地位。

本鋼熱軋薄規(guī)格帶鋼主要在2300 mm熱連軋生產(chǎn)線和FTSR生產(chǎn)線生產(chǎn)。2300 mm熱連軋生產(chǎn)線能生產(chǎn)的最小厚度為1.38 mm的熱軋帶鋼[3]，FTSR生產(chǎn)線通過采用半無頭軋制的方式生產(chǎn)最小厚度為0.8mm的熱軋帶鋼，FTSR生產(chǎn)線單坯軋制批量生產(chǎn)最小厚度為1.2 mm。

為提升FTSR產(chǎn)線高附加值產(chǎn)品比例，提高FTSR生產(chǎn)線薄規(guī)格熱軋帶鋼產(chǎn)量，在FTSR單坯生產(chǎn)薄規(guī)格熱軋帶鋼時(shí)，出現(xiàn)了多個(gè)制約薄規(guī)格熱軋帶鋼穩(wěn)定生產(chǎn)的因素，在不斷梳理、改善后，FTSR生產(chǎn)線薄規(guī)格熱軋帶鋼穩(wěn)定生產(chǎn)能力得到提升，為公司創(chuàng)造了可觀的經(jīng)濟(jì)效益。

本鋼FTSR特點(diǎn)

本鋼FTSR主要設(shè)備組成：2臺(tái)連鑄機(jī)、2座輥底式加熱爐、2架粗軋機(jī)、5架精軋機(jī)、2臺(tái)卷取機(jī)。FTSR產(chǎn)線長度較短，設(shè)備緊湊，鑄坯厚度可選擇85和70 mm，加熱爐可將鑄坯加熱至1050~1150℃，精軋機(jī)板形控制能力強(qiáng)，為FTSR生產(chǎn)薄規(guī)格產(chǎn)品打下堅(jiān)實(shí)的基礎(chǔ)。

制約因素分析

根據(jù)本鋼FTSR的特點(diǎn)，將制約薄規(guī)格帶鋼穩(wěn)定生產(chǎn)的因素分成兩類，一類為工藝制約因素，一類為設(shè)備制約因素。工藝制約因素主要包括加熱工藝、軋制工藝等等，設(shè)備制約因素主要包括設(shè)備控制精度等。

加熱溫度的影響

本鋼FTSR生產(chǎn)線加熱爐設(shè)備自2005年投產(chǎn)以來，已滿負(fù)荷運(yùn)行10多年，而且在此期間未經(jīng)歷過大修，只通過每年年修期間對加熱爐設(shè)備問題進(jìn)行處理。隨著近幾年極限規(guī)格陸續(xù)調(diào)試生產(chǎn)，生產(chǎn)壓力加重，設(shè)備狀態(tài)惡化，加熱爐能力已嚴(yán)重不足。

生產(chǎn)薄規(guī)格產(chǎn)品時(shí)，生產(chǎn)過程中鑄坯溫度降低速度快，需要較高的出爐溫度加以保障，生產(chǎn)1.2 mm極限厚度產(chǎn)品時(shí)，更加需要加熱爐高溫加熱。鑒于目前加熱爐實(shí)際情況，需要提升加熱爐效果，提高加熱能力，來保證1.2 mm極限產(chǎn)品批量穩(wěn)定生產(chǎn)。

軋制工藝的影響

在現(xiàn)有設(shè)備和工藝變化不能發(fā)生巨大變化的情況下，軋制工藝是保障薄規(guī)格產(chǎn)品穩(wěn)定生產(chǎn)的關(guān)鍵。軋制工藝可以控制板形，讓薄規(guī)格產(chǎn)品生產(chǎn)時(shí)更加穩(wěn)定。但目前熱軋帶鋼浪形時(shí)有發(fā)生，頭尾板形不良，生產(chǎn)過渡材較多、薄規(guī)格較少，這些都是影響批量穩(wěn)定生產(chǎn)薄規(guī)格產(chǎn)品的因素。

設(shè)備控制精度的影響

設(shè)備控制精度嚴(yán)重影響產(chǎn)品質(zhì)量，在薄規(guī)格產(chǎn)品生產(chǎn)過程中，這種影響易造成質(zhì)量事故，甚至生產(chǎn)事故。

軋機(jī)中心線變化，導(dǎo)致帶鋼在卷取機(jī)咬入后，軋件在軋機(jī)中偏移及呈現(xiàn)S型，嚴(yán)重影響薄規(guī)格生產(chǎn)穩(wěn)定性。機(jī)架牌坊因磨損出現(xiàn)間隙，在大壓下量時(shí)軋輥在牌坊內(nèi)竄動(dòng)，造成生產(chǎn)薄規(guī)格板形波動(dòng)。軋機(jī)下階梯墊磨損造成各機(jī)架標(biāo)高不一致，各機(jī)架間金屬秒流量不匹配，易出帶鋼卡鋼情況。

軋制周期

軋制周期建立在軋輥的使用周期上，軋制周期的制定需綜合考慮設(shè)備狀態(tài)、產(chǎn)量、規(guī)格變化等等，軋制周期不合理，易造成薄規(guī)格產(chǎn)量少。

制定解決辦法

提高加熱溫度

加強(qiáng)加熱爐保溫效果，提高加熱爐加熱溫度至能力上限，保障鑄坯出爐溫度1130℃以上。主要措施：(1)制定噴嘴通透處理的合理檢查周期，及時(shí)更換燃燒狀態(tài)不佳的燒嘴；(2)在爐體承受能力范圍內(nèi)，將燃燒系統(tǒng)設(shè)置在最佳狀態(tài)，充分提升加熱能力；(3)在每次檢修之后，生產(chǎn)方面將雙線燒鋼能力進(jìn)行對比，保證加熱能力同時(shí)要求雙線燒鋼溫差均衡。

優(yōu)化薄規(guī)格軋制工藝

(1)機(jī)架設(shè)定彎輥力與平衡力差值在200 kN以內(nèi)，保證帶鋼在各機(jī)架的板形穩(wěn)定，減少穿帶時(shí)各機(jī)架雙邊浪及中間浪。

(2)根據(jù)實(shí)際板形情況、凸度大小、彎輥力、PC角度、活套角度的變化及時(shí)調(diào)整。當(dāng)機(jī)架軋機(jī)的彎輥力>850 kN帶鋼仍出現(xiàn)雙邊浪或彎輥力<500 kN仍存在中間浪時(shí)，需及時(shí)調(diào)整PC角，避免軋漏情況發(fā)生。另外，1號(hào)活套保證角度為20°，防止出現(xiàn)金屬秒流量異常情況，影響生產(chǎn)穩(wěn)定。

(3)精軋機(jī)組輥縫設(shè)定范圍，F(xiàn)1：3.5~4.5mm，F(xiàn)2：1.95~2.15 mm，F(xiàn)3：1.45~1.75 mm，F(xiàn)4：0.6~1.0 mm，F(xiàn)5：0.5~0.8 mm。

(4)軋機(jī)負(fù)荷分配，R1、R2壓下率控制在60%，F(xiàn)1~F5按照軋制力及輥縫大小進(jìn)行調(diào)整，依次遞減原則。

設(shè)備控制精度的影響

(1)定期對整個(gè)生產(chǎn)線各機(jī)架軋機(jī)和卷板的中心線測繪找正。

(2)對R1、R2、F1和F5軋機(jī)機(jī)架牌坊測量和更換滑板，將精軋機(jī)階梯墊更換及做防水處理。

(3)定期對機(jī)架PC滑塊精度測量和標(biāo)定。

(4)對精度較差的機(jī)架更換支承輥換輥小車，同時(shí)在小車下增加墊片修正水平。

軋制周期

(1)生產(chǎn)時(shí)精軋各機(jī)架統(tǒng)一使用普通高鉻鐵輥，且上下輥使用同一批次軋輥，各機(jī)架軋輥輥徑按照由大到小原則合理配置。另外，F(xiàn)1~F3、F4~F5之間輥徑差要求在20 mm以內(nèi)。

(2)合理延長精軋工作輥軋制周期。每個(gè)軋制單周期延長至(55±5) km，過渡材按8~10卷控制，采用同鋼質(zhì)過渡平穩(wěn)下壓；1.2 mm軋制卷數(shù)按(23±5)卷控制。減少過渡材對軋輥的消耗，提高1.2 mm規(guī)格周期軋制比例，有效提高薄規(guī)格產(chǎn)品的軋制數(shù)量。

實(shí)施效果

通過采取以上措施，鑄坯出爐溫度控制在1130~1150℃，隨著軋制穩(wěn)定性增強(qiáng)，改善了產(chǎn)品不良板形問題，并且過渡材逐步減少，提高了每個(gè)軋制周期薄規(guī)格產(chǎn)品產(chǎn)量。

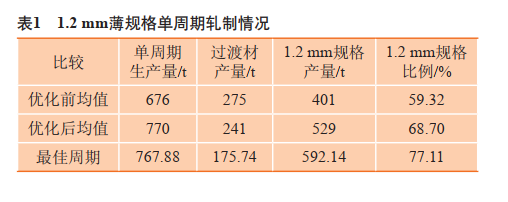

本鋼FTSR產(chǎn)線薄規(guī)格單軋制周期生產(chǎn)770t左右，如表1所示。厚度1.2mm薄規(guī)格產(chǎn)品的產(chǎn)量比例

65%以上，最佳產(chǎn)量比例達(dá)77.11%，具備月產(chǎn)厚度1.2mm薄規(guī)格產(chǎn)品5000t的生產(chǎn)能力。

結(jié)束語

(1)通過采取有效措施，改善了本鋼FTSR產(chǎn)線生產(chǎn)薄規(guī)格產(chǎn)品的穩(wěn)定性，將1.2mm厚度的產(chǎn)品單周期生產(chǎn)比例提升至65%以上，1.2mm厚度產(chǎn)品月產(chǎn)能力提升至5000t。

(2)提高薄規(guī)格生產(chǎn)穩(wěn)定性，有效減少了過渡材的產(chǎn)量，提高了1.2 mm厚度的產(chǎn)品的產(chǎn)量，單軋制周期最佳產(chǎn)量比例77.11%。

文章來源——金屬世界
