摘 要:某鐵路主橋鋼桁梁桿間20MnTiB鋼高強螺栓發生斷裂。采用復檢試驗、化學成分分 析、金相檢驗、硬度測試、力學性能測試和斷口分析等方法,分析了螺栓斷裂的原因。結果表明:螺 栓的斷裂形式為氫致斷裂,斷裂原因是螺栓中錳元素含量偏高,導致耐腐蝕性下降,長期在潮濕環 境下服役,致使螺栓發生氫致斷裂。

關鍵詞:20MnTiB鋼;鋼桁梁桿;高強螺栓;氫脆;氫致斷裂

中圖分類號:TB31;TG115;TH131.3 文獻標志碼:B 文章編號:1001-4012(2023)01-0039-04

螺栓是工業生產制造中極其重要的基礎零部 件,廣泛應用于各行各業的機械裝備中。螺栓的斷 裂機制一直都是螺栓生產制造方和使用方關注的重 點,相關從業人員有必要了解螺栓的相關標準及制 造工藝,正確掌握螺栓常見缺陷的斷口形貌分析等 技能[1]。

螺栓從選材、生產制造到服役,各個環節的相 關問題處理不當都會導致螺栓發生斷裂。例如, 當螺栓的力學性能不符合設計標準或者原始材料 存在顯微缺陷時,螺栓的強度和塑性變差,使螺栓 的抗延遲斷裂性能下降,在服役期間發生斷裂。 在安裝螺栓時若裝配應力過大,會損傷螺栓局部 表面,導致螺栓出現過載或者預緊不足的情況,最 終使螺栓發生斷裂[2]。螺栓機械加工不當時,如 螺紋的精度不夠、流線不合格、存在表面缺陷等也 會引起螺栓在服役期間斷裂。熱處理的溫度區間 或者保溫時間控制不當,螺栓的組織轉變不充分, 會導致螺栓強度和硬度不符合設計要求。增碳現 象、脫碳現象以及裂紋等缺陷在螺栓的熱處理過 程中都是十分常見的。

相對傳統高強螺栓而言,20MnTiB鋼高強螺栓 的冷鍛效果好,淬透性良好[3]。鋼桁梁桿結構通過 對螺栓桿預加拉力,使連接板的板件夾緊,進而產生 很大的摩擦力來承受外荷載。20MnTiB鋼高強螺 栓是鋼桁梁桿結構中最重要的連接件之一,其產品 質量直接關系到鋼桁梁桿的安全可靠性。筆者對某 鐵路主橋鋼桁梁桿間發現的斷裂高強螺栓進行一系 列理化檢驗和分析,查明了螺栓的斷裂原因,并提出了相關預防措施,以避免該類問題再次發生。

1 斷裂螺栓概況

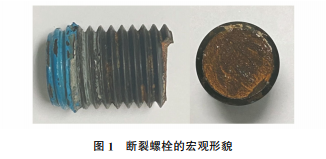

該鋼桁梁桿間所用高強螺栓的規格為24mm× 90mm(直徑×長度),材料為20MnTiB鋼,性能等級 為10.9級。主橋鋼桁梁桿間設計螺栓共276032套, 全面排查后發現,下弦桿高強螺栓斷裂了151套。螺 栓表面經過發黑處理,金屬表面產生一層氧化膜,以 隔絕空氣,達到防銹的目的。斷裂螺栓暴露在較為潮 濕的空氣中,且螺栓斷口沒有進行相應的外觀保護處 理,斷口處嚴重氧化生銹(見圖1)。高強螺栓的制造 工藝為:熱軋盤條→球化(軟化)退火→機械除磷→酸 洗→冷拔→冷鍛成形→螺紋加工→熱處理→檢驗。

2 理化檢驗

2.1 復檢試驗

對斷裂螺栓同批次生產的螺栓進行復檢試驗。 高強螺栓的復檢試驗有:螺栓楔負載試驗、螺母保證 載荷試驗、螺母硬度試驗、墊圈硬度試驗、扭矩系數測 試等。結果顯示同批次螺栓的復檢試驗結果均合格。

2.2 化學成分分析

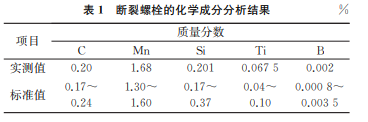

在斷裂螺栓上取樣,根據標準 GB/T4336— 2016《碳素鋼和中低合金鋼 多元素含量的測定 火 花放電原子發射光譜法(常規法)》,采用直讀光譜儀 對試樣進行化學成分分析,結果如表1所示。根據 標準 GB/T3077—2015 《合金結構鋼》和 GB/T 222—2006《鋼的成品化學成分允許偏差》,螺栓中的 Mn元素含量高于標準的上限要求。Mn元素含 量過高會降低材料的耐腐蝕性能,并產生明顯的回 火脆性現象。

2.3 力學性能測試

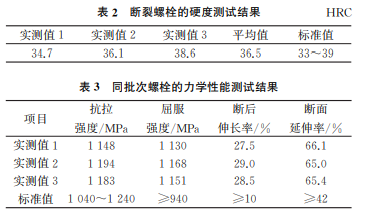

根據GB/T230.1—2018《金屬材料 洛氏硬度試驗 第1部分:試驗方法》,在斷裂螺栓的橫截面距離中心 1/4螺紋直徑位置取樣,用洛氏硬度計對試樣進行硬度 測試,結果如表2所示。根據GB/T228.1—2010《金屬 材料 拉伸試驗 第1部分:室溫試驗方法》,使用液壓萬 能試驗機對同批次生產的螺栓進行力學性能測試,結 果如表3所示?？梢娐菟ǖ挠捕群土W(xué)性能均符合 GB/T1231—2006《鋼結構用高強度大六角頭螺栓、大 六角螺母、墊圈技術條件》的要求。

2.4 金相檢驗

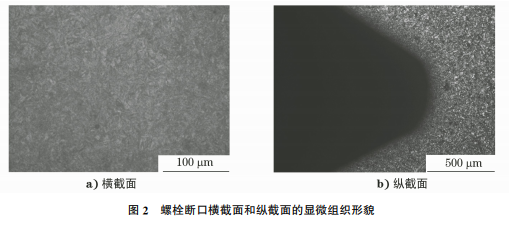

采用線切割的方法在螺栓的橫截面以及縱截面 處取樣,將試樣進行研磨、腐蝕,然后用光學顯微鏡 觀察斷口橫截面和縱截面的顯微組織,結果如圖2 所示。由圖2可知:螺栓的組織為回火屈氏體+少 量鐵素體,組織均勻分布,壓根兩側無明顯的脫碳層,螺紋壓根外觀成型良好,符合 GB/T3098.1— 2010《緊固件機械性能 螺栓、螺釘和螺柱》的要求。

2.5 斷口分析

2.5.1 宏觀分析

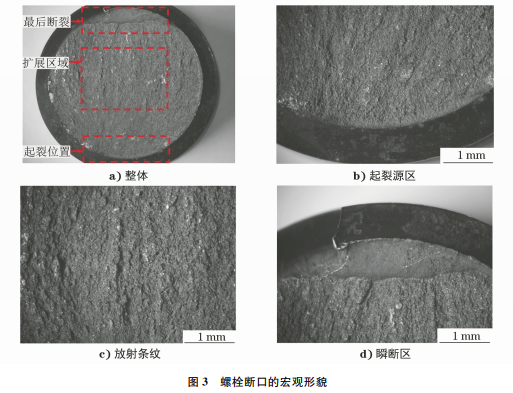

將生銹的螺栓斷口清洗后,進行宏觀形貌觀察, 結果如圖3所示。由圖3可知:螺栓整個斷口形貌 相對平坦,未見明顯的損傷和塑性變形;起裂源區位 于外螺紋牙型槽底,存在較大的應力集中;斷口中部區域可見明顯的放射條紋,說明裂紋在該區域快速 擴展;隨著裂紋的不斷擴展,螺栓的實際承載面積逐 漸減小,最終發生瞬斷,形成剪切唇[4];裂紋擴展區 域面積約占整個斷口面積的4/5,起裂源區和最后 斷裂形成的瞬斷區剪切唇面積約占整個斷口面積的 1/5。結合斷口各個區域的形貌特征以及瞬斷區占 整個斷口的面積比例,可初步判斷該螺栓的主要斷 裂形式是脆性斷裂[5]。

2.5.2 微觀分析

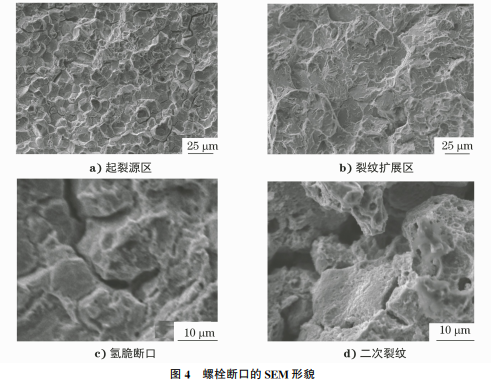

用掃描電鏡(SEM)觀察螺栓斷口,結果如圖4 所示。由圖4可知:斷口起裂源位置的顆粒明顯,立 體感強,呈冰糖狀;裂紋沿晶界擴展,呈較嚴重的脆性斷裂形貌;裂紋擴展區可見河流花樣,呈解理形貌 特征;斷口處可見典型氫脆斷口形貌(雞爪紋)和微 小的二次裂紋。對斷口起裂源處進行能譜分析,結 果未檢測到磷、硫等有害雜質元素。

3 綜合分析

螺栓斷口上未發現非金屬夾雜物或孔洞缺陷, 說明氫脆裂紋在螺栓表面萌生。該高強螺栓施擰過 程均為電動扳手完成,且施工過程中均按照規范要 求進行標定,因此可排除超擰或欠擰導致該螺栓斷 裂的情況。由斷口分析結果可知:螺栓斷口附近無 明顯的宏觀塑性變形,斷面相對平坦,總體形貌呈典 型的脆性斷裂特征;起裂源區位置呈清晰的顆粒狀, 斷面無腐蝕產物[6],斷口晶粒表面上可見雞爪紋,雞 爪紋為氫脆斷口的典型微觀形貌特征,因此可以判 定該高強螺栓的斷裂形式為氫致斷裂。螺栓表面采 用發黑處理,該工藝過程中會有一定的氫元素滲入, 后處理中若除氫不徹底會導致螺栓內的氫元素含量 較多。該高強螺栓未及時進行封閉處理,長時間在 雨水或水汽環境下服役,螺栓會與外界發生化學或 者電化學反應,進而析出氫元素,導致螺栓發生氫 脆。氫原子的尺寸較小,除了可以在晶體點陣中形 成間隙原子外,也會占據晶體點陣中的位錯、空穴、 夾雜物及氣孔等缺陷處。在載荷的作用下,氫元素 高度聚集,在應力和氫元素的共同作用下,螺栓會產生氫致裂紋[6]。氫致斷裂與氫元素的擴散、聚集有 關,氫致斷裂具有無征兆性,且具有較大的破壞力。

4 結論與建議

螺栓的斷裂形式為氫致斷裂。螺栓的斷裂原因 為:螺栓中 Mn元素含量偏高,導致螺栓的耐腐蝕性 降低,且螺栓長時間在雨水或水汽的環境下服役,最 終發生氫致斷裂。

建議使用化學成分符合標準的螺栓。酸洗時, 在酸洗液中添加緩蝕劑,縮短酸洗時間,以避免產生 氫元素。采用低氫擴散性和低氫溶解度的鍍涂層, 如機械鍍鋅或無鉻鋅鋁涂層,以避免發生氫脆。

參考文獻:

[1] 姜招喜,許宗凡,張挺.緊固件制備與典型失效案例 [M].北京:國防工業出版社,2015.

[2] 齊延生,胡曉峰,王靜,等.高強度螺栓斷裂失效分析 [J].理化檢驗(物理分冊),2018,54(5):359-363.

[3] 陸春振.橋梁用高強度螺栓延遲斷裂研究[D].北 京:中國鐵道科學研究院,2019.

[4] 焦麗,王國亮,徐向陽,等.柴油機曲軸斷裂原因分析 [J].金屬熱處理,2015,40(8):195-198.

[5] 焦麗,趙英軍,張偉民,等.12.9級高強度螺栓斷裂原 因分析[J].熱處理,2020,35(4):42-45.

[6] 鐘群鵬,趙子華.斷口學[M].北京:高等教育出版 社,2006.
