摘 要:船舶系統典型材料的失效分析案例中,經常會涉及復雜的載荷和工況環境。通過建立 船舶系統典型材料失效分析案例數據庫,有利于更好地統計船舶系統典型材料的失效情況,為典型 材料零件安全、可靠地運行提供技術支撐。

關鍵詞:船舶系統;典型材料;失效分析案例;數據庫

中圖分類號:TB31;TG115.2 文獻標志碼:A 文章編號:1001-4012(2023)01-0031-04

船舶系統中主要使用金屬材料,包括鋼、鐵、銅、 鈦、鋁等,這些材料的大部分工作在潮濕的海洋環 境。在復雜的工況環境與多重應力的耦合作用下, 金屬零件經常會發生腐蝕、磨損、疲勞、斷裂等多種 失效模式,導致船舶裝備無法安全、可靠地運行,從 而直接或間接地造成巨大的經濟損失,甚至發生災 難性事故。據報道,美國每年因金屬零件失效造成 的損失可達數千億美元,而國內每年因金屬材料失 效造成的損失也高達數千億元。因此,建立船舶系 統的失效分析數據庫不僅可以實現失效分析數據的 存儲,也可以對典型材料的生產管理、適應性評價提 供技術支撐;同時,完備的失效分析數據庫可以為船 舶系統關鍵零件的選材提供技術支持,便于研究人 員快速、準確地了解所選材料的基本性能,以及該材 料可能會出現的問題。

1 數據庫建立的背景與意義

目前數據庫水平已經成為一個國家工業化發展 水平的重要體現,近年來,發達國家都致力于開發各 種材料和生產工藝的數據庫[1-2]。例如,美國國家標 準局先后建立了金屬材料的理化性能數據庫、腐蝕 性能數據庫以及摩擦磨損性能數據庫;法國目前已 建立了40多個不同類型的材料數據庫,對各種材料 進行系統的整理和標準化處理;德國的SOLMA 金 屬材料數據庫也收錄了2萬多條材料理化性能數 據;荷蘭的材料數據庫涵蓋了金屬、非金屬以及復合 材料等眾多理化和熱力學性能;英國國家數據中心和大型企業也都建有獨具特色的數據庫;日本的金 屬材料研究所數據庫涵蓋了金屬材料各個方面的性 能,能夠?yàn)椴牧系母g、斷裂、疲勞和磨損等失效分 析提供巨大的技術支持。

近30年來,國內在高校、研究所、企業等眾多領 域也都先后建立了各具特色的數據庫,指導科研與生 產工作。例如,北京航空材料研究院曾對航空航天裝 備的失效事故案例進行了系統歸納和整理,建立了航 空系統失效分析案例數據庫,從而避免了同類型失效 事故再次發生,為航空系統的產品設計、研發和應用 提供經驗數據和技術支撐。中國石油天然氣股份有 限公司對行業內的眾多失效案例進行整理,建立了石 油鉆井安全事故案例庫,通過對數據庫的推廣,行業 內同類型事故的發生率降低約20%。目前,隨著大 數據時代的到來以及知識管理技術的提升,部分失效 分析案例數據庫已經可以實現網絡運營與共享。但 是,在船舶系統尚未形成特有的材料數據庫,特別是 失效分析數據庫的有效知識管理方面提及的較少。 因此,在大數據和知識管理的背景下,建立船舶系統 的失效分析案例數據庫是十分必要的。

2 數據庫建立過程

2.1 船舶典型材料失效分析案例數據庫概述

失效分析案例數據庫建立的目的在于:為客戶 提供方便的查詢與咨詢服務;為船舶企業的生產管 理、適應性評價提供必要的數據和標準;為客戶提供 基本的材料性能指南。因此,失效分析數據庫不僅 包含眾多收集和整理的失效分析案例,還包括失效 分析的一些常用基礎知識、失效分析常見參考標準、 失效分析專家等相關方面的內容。

因此,失效分析數據庫應包含以下內容:① 失效 分析簡介,主要了解失效分析的目的、意義;② 失效分 析專家?guī)?了解國內失效分析方面的專家;③ 失效分析 設備,包括失效分析工作常用的設備;④ 失效分析常用 知識,失效分析取樣、護樣、分析等方面的相關知識;⑤ 失效分析標準,包括常見的指導標準與規范;⑥ 材料數 據庫,包括各種類型材料的基本理化性能。

2.2 船舶典型材料失效分析數據庫軟件

對失效分析數據庫系統的需求進行分析,系統 主要用于本地計算機大量文檔的查詢、讀取操作,因 此選擇的功能軟件有:① 軟件編譯工具,Microsoft VisualStudio.NET2003;② 編程語言,C++;③ PDF處理工具,XPDF;④ 數據庫軟件,SQLServer ManagementStudio。

軟件設計時采用獨立性原則對總體模塊進行劃 分,每個獨立的子功能占用一個獨立的模塊。根據 系統需要主要分為文件管理、分類索引、關鍵字檢 索、系統配置等4個主要功能模塊。

2.2.1 文件管理模塊

文件管理模塊中設有文件存儲功能、分類索引功 能和文件信息提取功能。文件存儲功能是將文件以 “onlyid”作為文件唯一標識,存儲于數據庫中,并以 “onlyid”重命名文件,以防止文件重名,且方便程序查 找文件。分類索引功能是在系統中定義7個一級索 引條目,以人工的方式選擇文檔在7個一級索引條目 下的分類,如果找不到需要的索引條目,可以在分類 索引模塊動態添加或者刪除二、三級索引;文件信息 提取功能是通過PDF文件格式進行提取的,選擇對 中文支持更好的XPDF工具,讀取文檔總頁數,并循 環讀取每一頁的文本信息,存儲到數據庫中。

2.2.2 分類索引模塊

文件索引模塊中設有分類索引管理、分類索引 篩選、索引自動糾錯和快捷操作等功能。可以根據 需要實現動態增加或者刪除二、三級索引條目,可以 通過“和”的方式同時進行多條件的篩選,以達到精 確地選擇。如果選擇了互相沖突的條目,系統將自 動清除該一級索引下的所有選擇。該功能可以避免 錯誤的檢索方式給出搜索為空的結果,導致對系統 使用人員造成誤導。需要查看所有索引,或者想返 回根索引時,可使用“折疊/展開所有層次”進行快捷 操作。在進行了多個勾選后,重新進行檢索時,可使 用“取消所有選擇”快速清除選擇。

2.2.3 關鍵字檢索模塊

在關鍵字檢索模塊中設置了全文檢索索引、檢 索結果預覽以及快速打開指定頁的功能。選用 Lucene檢索引擎能夠?qū)崿F(xiàn)檢索關鍵詞與所存儲數 據的快速對比,更高效地找到需要的文檔。關鍵詞 檢索結果可以確定到文檔的某頁,以及在目標頁的 命中次數,對于每一個檢索結果均對應于文檔目標 頁的文本信息,因此在鼠標懸停到結果記錄時,調用 模態對話框,可實時顯示目標頁的文本信息,以便快 速查看是否為所需文檔。鼠標移動到預覽窗口以 后,可快速關閉預覽窗口。

2.2.4 系統配置模塊

不同的瀏覽器調用方式不同,系統需要指定 PDF瀏覽器的路徑。PDF文件存儲的位置可以根據需要進行調整,XPDF提取文檔文本信息時的臨 時文件路徑可根據需要調整,XPDF工具的存儲路 徑需要指定。配置信息存儲于數據庫中,程序打開 時自動讀取配置信息。

2.3 船舶典型材料失效分析案例數據庫框架設計

對失效分析案例進行分類和關鍵詞提取直接影響 了數據庫查詢與檢索服務的有效性。該數據庫的建立 參考了國內外相關的材料數據庫[3-5],經過眾多行業、 領域的失效分析專家修訂,最終設計了以材料、零件、 失效形式、工況與斷裂等分類方式進行區分的框架。

2.3.1 材料分類

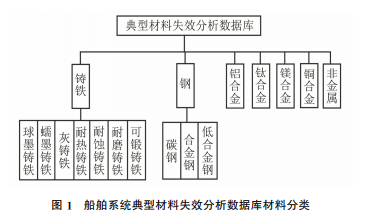

船舶系統所用材料從大類來說涵蓋了如圖1所 示的鋼、鐵、銅、鈦、鎂、鋁等所有的金屬材料領域,但 就材料零部件來說主要還是集中在鑄鐵和鋼上。同 時,考慮到目前船舶應用中也有較多的非金屬材料, 因此對非金屬材料專門列一欄進行歸類。

2.3.2 零件分類

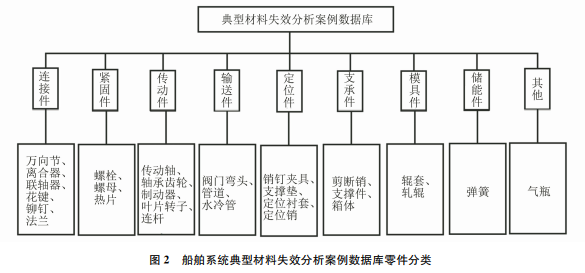

船舶系統中所涉及的零件有螺栓、萬向節、軸 承、齒輪、襯套、管道、閥門等,根據功能可以分為連 接件、緊固件、傳動件、輸送件、定位件、支撐件、儲能 件等7大類。同時,考慮到某些關鍵零件生產過程 中可能會因?yàn)槟＞邌栴}而失效,因此專門設置有模 具件一欄,具體零件的分類如圖2所示。

2.3.3 失效形式分類

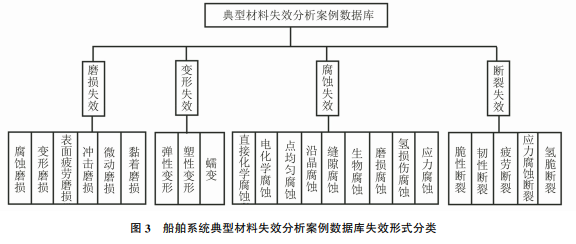

船舶系統零件的失效形式幾乎涉及金屬材料的 磨損、變形、腐蝕和斷裂等所有類型(見圖3)。船舶 系統具有獨特的海洋工況使用條件,因此90%以上 的失效形式與腐蝕有關,特別是應力腐蝕和微生物腐 蝕。隨著船舶系統的蓬勃發展,海洋工況下的氫致開 裂損傷行為也成為船舶系統中常見的失效形式。

2.3.4 工況與斷裂分類

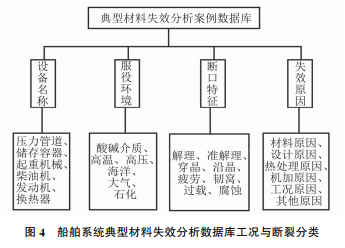

該類別是充分考慮到零件的工作環境,從設備 的作用、服役環境、斷裂后的斷口特征以及失效原因等4個大類對失效分析案例進行劃分(見圖4),從 而滿足不同需求的技術人員進行定向檢索、查找。

3 船舶典型材料失效分析案例數據庫應用 分析

船舶典型材料失效分析數據庫的建立,可以為相 關失效分析人員提供大量的數據,以便更好地開展相 關失效分析工作,提高相關技術人員的失效分析技能 和水平。同時,船舶典型材料的冶煉企業、零件的生 產企業以及產品的使用企業可以通過失效分析案例 數據庫了解各種材料、生產工藝以及建造過程中的薄 弱或易發事故環節,從而更好地保障相關零件安全、 可靠地運行。失效分析案例數據庫的建立可讓安全監察部門從眾多的事故案例中,獲取相關行業生產或 工程事故的發生規律,掌握重大危險源的情況,并了 解可以承擔失效技術分析工作的企業和專家信息。

4 結語

船舶典型材料失效分析案例數據庫的設計與建 立,是對船舶系統復雜載荷和環境共同作用下的失 效案例進行系統收集與整理,實現眾多失效分析案 例的有效知識管理,達到船舶系統典型材料失效分 析數據的廣泛共享。該數據庫可為相關技術人員的 技術提升提供數據資料,為典型材料零件的安全、可 靠運行提供保障。
