摘 要:針對船用柴油機拉缸故障,利用直讀光譜儀、光學顯微鏡、掃描電子顯微鏡、能譜儀等對 活塞裙以及缸套斷口的宏觀和微觀形貌特征、化學成分、金相組織和力學性能等進行分析。結果表 明:活塞裙的薄壁孔存在疏松缺陷,這些缺陷引起活塞裙疲勞開裂,使得活塞裙與缸套配套間隙減 小,活塞裙與缸套產生黏著磨損,最終發生拉缸故障。
關鍵詞:船用柴油機;疲勞裂紋;黏著磨損;拉缸
中圖分類號:TG115.5 文獻標志碼:B 文章編號:1001-4012(2022)02-0045-04

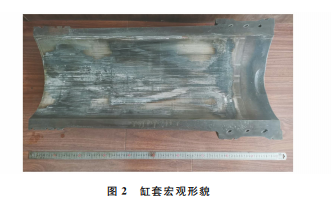

某船用柴油發動機在運行時發生拉缸事故,經 停機拆解后發現其活塞裙存在裂紋,且缸套內壁磨 損嚴重并存在大量周向裂紋,為了查明該事故原因, 筆者對其進行了失效分析。圖1,2分別為拆解后活 塞裙和缸套的宏觀形貌,活塞裙材料為 4032 鋁合 金,缸套材料為灰鑄鐵。
1 理化檢驗
1.1 宏觀檢驗

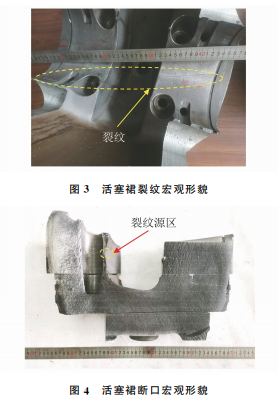

活塞裙裂紋宏觀形貌如圖3所示,可見裂紋基 本貫穿活塞裙?；钊箶嗫诤暧^形貌如圖4所示,未見明顯塑性變形,放射紋特征明顯(見圖4箭頭 處),其斷口裂紋源區的宏觀形貌如圖5所示。
缸套內 表 面 宏 觀 形 貌 如 圖 6 所 示,可 見 裂 紋 數量較多,絕 大 部 分 裂 紋 沿 周 向 分 布,裂 紋 較 直, 同時存 在 明 顯 的 縱 向 分 布 且 與 裂 紋 垂 直 的 磨 擦 痕跡。
1.2 化學成分及力學性能測定

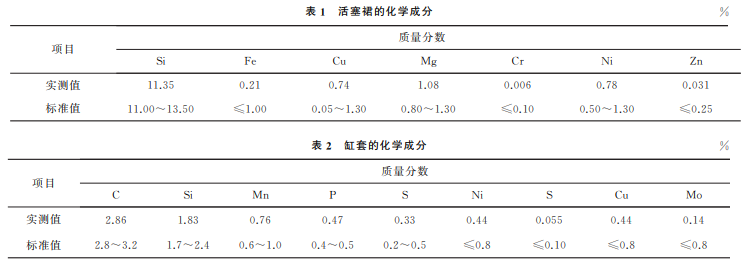

分別在活塞裙和缸套上取樣,進行化學成分的 定量分析,結果如表1,2所示。由表1可知,活塞裙 和缸套的化學成分均符合技術要求。
在缸套上取樣,進行拉伸性能測試,抗拉強度 實測值為315 MPa,符合客戶提供的技術要求,不 小于275 MPa。
1.3 斷口掃描電鏡分析

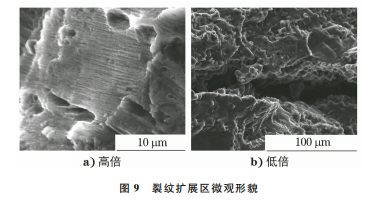

將活塞裙裂紋源區的樣品清洗后置于掃描電子 顯微鏡(SEM)下進行觀察,試樣裂紋源區微觀形貌 如圖7所示,可見放射紋收斂于次表面處,放大觀 察,該位置存在疏松缺陷,疏松缺陷微觀形貌如圖8 所示。裂紋擴展區微觀形貌如圖9所示,可見疲勞 輝紋,這為疲勞斷裂的典型微觀特征,裂紋擴展區也 存在疏松缺陷。
1.4 缸套內表面掃描電鏡及能譜分析

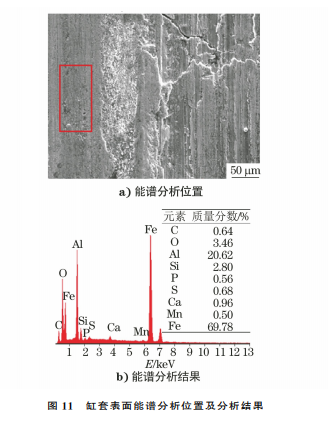

將缸套裂紋試樣清洗后置于掃描電子顯微鏡下 觀察,缸套內表面微觀形貌如圖10所示,在內表面 上觀察到與裂紋方向大致垂直的摩擦痕跡。對缸套內表面的摩擦痕跡進行能譜分析,發現存在較高含 量的鋁元素,說明缸套和活塞裙之間發生了黏著磨 損,表面能譜分析結果如圖11所示。
1.5 金相分析
截取活塞裙裂紋源區處的剖面金相試樣,經鑲 嵌、磨拋及化學試劑浸蝕后置于金相顯微鏡下觀察, 在裂紋源區可見疏松缺陷,以及由疏松缺陷引起的 裂紋(見圖12),其顯微組織為α(Al)+Si+Mg2Si+ Al3Ni+極少量 Fe。

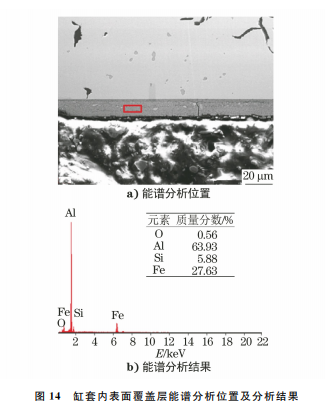

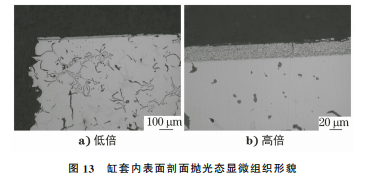

截取缸套裂紋剖面金相試樣,經鑲嵌、磨拋后置于 金相顯微鏡下觀察,缸套內表面剖面拋光態顯微組織 形貌如圖13所示,可見缸套裂紋附近內表面存在一層 覆蓋物。對覆蓋物進行能譜分析,結果如圖14所示, 發現該覆蓋物成分存在較高含量的鋁元素。
2 分析與討論
由宏觀檢驗結果可知,活塞裙開裂面較為平整, 未見塑性變形特征,從放射紋收斂情況來看,活塞裙 的裂紋源均位于內孔薄壁處,為點源特征;缸套內表 面裂紋大多為周向分布,內表面上存在明顯與裂紋 方向垂直的摩擦痕跡。從活塞裙斷口微觀形貌分析 與金相分析結果可見,活塞裙裂紋源位于內孔壁次 表面處,該區域存在疏松缺陷;裂紋擴展區可見疲勞 輝紋,也存在疏松缺陷,說明活塞裙開裂是由內孔次表面的疏松缺陷引起的疲勞開裂[1]。從缸套內表面微 觀形貌分析、能譜分析與金相分析結果可見,缸套表面 摩擦痕跡明顯,且與裂紋方向垂直,缸套內表面存在一 層以鋁元素為主的覆蓋物,說明缸套與活塞裙發生了 磨損,且存在材料遷移,為黏著磨損的典型特征。
活塞裙內孔壁次表面存在疏松缺陷,材料疏松 區域為應力集中點,活塞裙在工作環境中承受一定 的交變應力,在交變應力作用下,活塞裙從疏松區域 產生裂紋并以疲勞形式擴展,最終發生大面積開裂。 活塞裙開裂后,缸套與活塞裙之間間隙變小,導致兩 者直接接觸擠壓,缸套與活塞裙之間相對運動時,缸 套內表面與活塞裙外表面產生劇烈摩擦,發生黏著 磨損[2],活塞裙與缸套內表面存在很大的摩擦力,引 發缸套內表面開裂,最終發生拉缸事故。
3 結論
活塞裙與缸套發生拉缸的原因是:由活塞裙內 孔壁次表面疏松缺陷引起活塞裙疲勞開裂,開裂后 活塞裙與缸套配套間隙減小,活塞裙與缸套相對運 動時發生黏著磨損,最終發生拉缸事故。
參考文獻:
[1] 王榮.機械裝備的失效分析(續前)第3講 斷口分析 技術(上)[J].理化檢驗(物理分 冊),2016,52(10): 698-704.
[2] 陳玉珍,高玉周.GCr15鋼旋片式助力泵泵體磨損失 效分析[J].理化檢驗(物理分冊),2011,47(8):522- 523,526.
