摘 要:某火電廠用316L鋼球閥在表面滲碳熱處理后產生凹坑及黑斑現象,嚴重影響了球閥使 用過程中的密封效果。采用宏觀觀察、掃描電鏡及能譜分析等方法,分析了該凹坑及黑斑的產生原 因。結果表明:球閥在滲碳過程中,溫度和熱處理時間控制不當,導致表面碳元素形成局部偏聚,形 成了局部黑色區域;Cr元素在表層區域形成短程擴散,并覆蓋于表層,滲碳后以 M23C6 和Fe-Cr-C 化合物相形式析出,M23C6 以球狀形式偏聚,隨著運行過程發生脫落,并形成凹坑,元素在凹坑邊緣 偏聚并析出有害相,析出和脫落交替作用,最終導致凹坑加速形成。

關鍵詞:球閥;滲碳熱處理;凹坑;黑斑;元素偏聚

中圖分類號:TB31 文獻標志碼:B 文章編號:1001-4012(2023)03-0045-05

球閥的主要作用是通過在閥體內的旋轉作業, 控制電力系統中部分管道工質的流通和截止[1]。球 閥外壁與閥體內壁之間存在時間較長、頻次較高的 滑動摩擦作用,易使球閥外壁或閥體內壁產生磨損, 在運行過程中,流動工質會持續沖刷已經脫落的薄 弱區域,導致球閥表面開裂,并引發工質泄漏[2]。

在球閥產品生產過程中,通常會對球閥表面進 行硬化表面改性,主要方法有等離子噴涂、激光熔 覆、熱噴涂、滲碳等,為提高批量化生產的效率,常用 滲碳方法進行表面改性。球閥滲碳過程產生的表面 缺陷主要有兩種形式,一種是黑色塊狀凸起(黑斑) 缺陷,另一種是凹坑缺陷[3]。某火電廠用316L鋼 球閥滲碳熱處理后發現球閥表面局部產生凹坑及黑 斑缺陷,嚴重影響了球閥在旋轉過程中的密封效果和表層硬度均勻性,該球閥直徑為80mm,材料為 316L奧氏體不銹鋼。筆者對該球閥進行一系列理 化檢驗,查明了凹坑及黑斑產生的原因,以期為提高 球閥產品的質量提供理論基礎。

1 理化檢驗

1.1 宏觀觀察

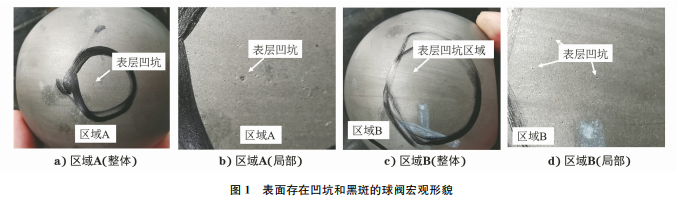

對表面存在凹坑和黑斑的球閥進行宏觀觀 察,結果如圖1所示。由圖1可知:球閥表面區域 A分布有密集的凹坑和黑斑,個別凹坑直徑較大, 深度較深,區域B與區域 A形貌基本一致;表面凹 坑的平均直徑約為0.18mm,最大凹坑直徑約為 0.53mm,凹坑的平均間距約為1.86mm,分布較 為密集。

1.2 掃描電鏡(SEM)分析

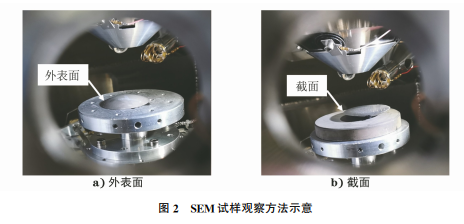

在球閥外表面和截面區域取樣,采用線切割的 方法將試樣加工為片狀,然后用Apollo300型SEM 進行觀察,試樣觀察方法如圖2所示。

1.2.1 表面

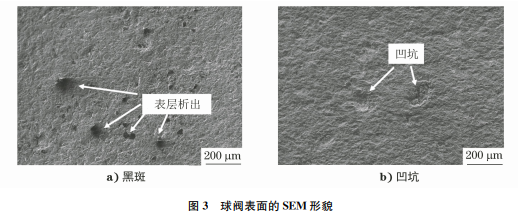

球閥表面的SEM 形貌如圖3所示,可見球閥 表面滲碳不均勻,碳元素偏聚引起球閥表面出現塊 狀析出,進而形成圓形黑斑;黑斑和凹坑的分布都較 為均勻、彌散,黑斑的平均直徑約為22μm,凹坑的 平均直徑約為121μm,均屬于微觀缺陷。

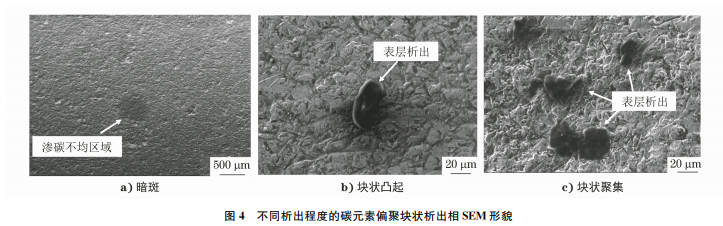

對不同析出程度的碳元素偏聚塊狀析出相進行 SEM 觀察,結果如圖4所示。由圖4可知:在析出 初期時,塊狀析出相以暗斑形式分布在球閥表面;隨 著滲碳時效處理的時間不斷延長,該處形成碳元素 偏聚,并在表面形成黑色塊狀凸起,甚至塊狀聚集形 貌[4],此時黑色塊狀析出相附近并未產生明顯的凹 坑形貌或其他析出相。

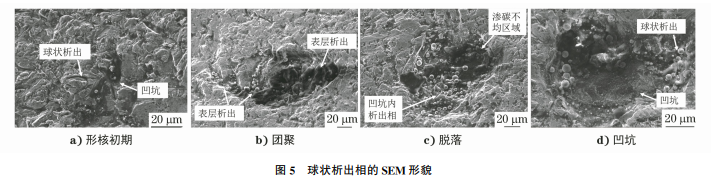

球閥表面部分析出相并未以塊狀凸起或聚集的 形式繼續長大,而是形成球狀析出相,其SEM 形貌如 圖5所示。由圖5可知:在形核初期,球狀析出相尺 寸較小,未形成團聚,分布在塊狀析出相表面[5];隨著 滲碳熱處理工藝的進行,塊狀析出相長大、聚集,且其 附近球狀析出相的尺寸開始增大,數量逐漸增多,并 形成團聚效應[6];隨著球狀析出相團聚尺寸不斷增 大,該處基體開始產生凹陷,并伴有基體組織損失,球 狀析出相和塊狀析出相發生脫落[7];最終基體表面形 成凹坑,凹坑周邊伴有球狀析出相的形貌組織。

1.2.2 截面

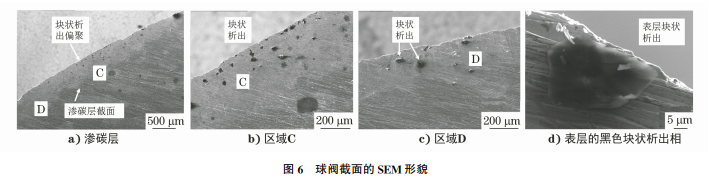

對球閥截面進行SEM 分析,結果如圖6所示。 由圖6可知:滲碳層呈鋸齒狀,為熱處理和焊接過程 中材料表層的典型形貌[8],球閥表層距離鋸尖的平 均厚度為413μm,球閥表層距離齒根的平均厚度為 352μm,滲碳層中分布有黑色塊狀析出相,該相與 表層黑色塊狀析出相的形貌和尺寸基本一致,平均 直徑為18μm,說明該相為滲碳濃度過高時基體內 析出的塊狀化合物顆粒;將滲碳層分為C和D兩個 區域,區域C黑色塊狀析出相分布密集,黑色塊狀 析出相平均間距約為35μm,且多靠近試樣表層;區 域D黑色塊狀析出相平均間距為280μm,兩個區 域析出相尺寸并無明顯變化;球閥表層的黑色塊狀 析出相剝離于基體外,在試樣磨拋過程中并未發生 形變,可推斷其為基體內部和表層的硬質顆粒質 點[9]。

基材表面凹坑和塊狀析出相的SEM 形貌如圖 7所示,可見黑色塊狀析出相與球狀析出相(M23C6) 交替析出,形成共生狀態。

1.3 能譜(EDS)分析

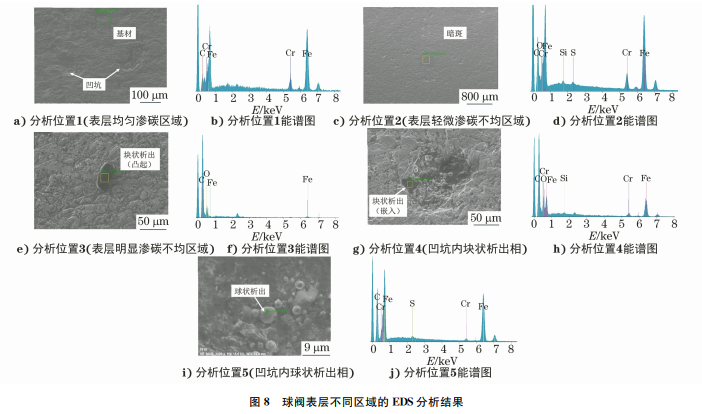

采用 QUANTAX 型 EDS分別對球閥表層不 同區域進行分析,結果如圖8所示。由圖8可知:球 閥表層均勻滲碳區域無碳元素偏聚導致的黑色形 貌;表層輕微滲碳不均區域存在因輕微碳元素偏聚 而導致的黑色區域,但該偏聚未形成明顯析出相,形 貌仍與基體保持一致;表層明顯滲碳不均區域存在因碳元素偏聚而導致的黑色塊狀析出相,且析出相 附著于球閥表層,黑色塊狀析出相幾乎不含 Cr元 素,因此保持為黑色的塊狀碳化物[10];表層較嚴重 滲碳不均區域因塊狀碳化物的交替析出、脫落而形 成明顯凹坑,凹坑內部區域?yàn)闈B碳不均的黑色區域, 凹坑內形成了大量球狀析出相,還有部分尚未脫落 的黑色塊狀析出相;凹坑內部球狀析出相附著于凹 坑內部黑色塊狀析出相表面,形成球狀團聚,球狀析 出相和塊狀析出相為共生析出狀態,球狀析出相主 要含有Fe、C元素,同時含有少量Cr元素。

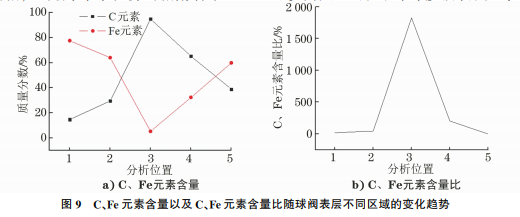

對 O元素及干擾元素Si、S進行計算排除[11], 可得出C、Fe元素含量(質量分?jǐn)?shù),下同)以及C、Fe 元素含量比隨球閥表層不同區域的變化趨勢(見圖 9)。由圖9可知,均勻滲碳表面 C、Fe元素含量比為18.9%,碳元素作為表面硬質改性的少量添加元 素,約占基體成分含量的1/5;黑色塊狀析出相中 C、Fe元素含量比約為1825.3%,高濃度的碳元素 形成偏聚效應,集合成硬質質點,約為基體成分的 18倍,其 他 區 域 的 C、Fe 元 素 含 量 比 均 介 于 18.9%~1825.3%。

2 綜合分析

由上述理化檢驗結果可知:含碳析出相更容易 在碳元素含量較高的區域附近形成化合物并析 出[12],球狀析出相均位于黑色塊狀析出相和脫落后 凹坑的周?chē)?說明球狀析出相更容易在碳元素含量 較高的塊狀析出相周?chē)龀?C、Fe元素含量比直接 影響滲碳層的脆性及脫落減薄特性,C、Fe元素含量 比越大,該處滲碳層的脆性越大,脫落風險越大[13]。 Cr元素在球閥基材表層富集,同時因滲碳?xì)夥斩鴮?dǎo) 致球閥表層局部碳元素含量過高,使表層Cr元素與 C元素產生化合物,該區域含碳析出相 M23C6 和高 碳顆粒析出過量,最終形成黑色塊狀高碳Fe-C析出 相和球狀Fe-Cr-C析出相。該兩種物質均為硬質質 點,與基材形成剝離狀態,結合不緊密,在球閥旋轉 摩擦或碰撞過程中均有可能發生脫落,進而產生凹 坑。基材表面的凹坑加速了元素偏聚效應,進而加 速了碳顆粒的形成和球狀相析出。M23C6 相和FeC相的析出和脫落交替作用,導致凹坑處變深,最終 形成大尺寸凹坑形貌,導致球閥表面密封失效。

3 結論

該球閥表面滲碳凹坑和黑斑產生的原因?yàn)?滲 碳熱處理過程中,滲碳?xì)夥諠舛冗^(guò)高、滲碳時間過 長,導致碳元素發生偏聚,從而造成球閥外表面材料損失,并形成凹坑和黑斑。

參考文獻:

[1] 李明凱,趙雄翔,康賀銘,等.滲碳 Cr-Ni高強硬度合 金鋼超高周疲勞壽命預測[J].材料科學與工藝, 2022,30(1):69-75.

[2] 黃瑞,劉湘江,黃宗澤.R18CrNi8鋼制滲碳針閥體失 效分析[J].寶鋼技術,2021(2):43-47.

[3] 盧艷東,田洪志.超級雙相不銹鋼球閥腐蝕泄漏預防 措施[J].發電設備,2021,35(3):177-184.

[4] 馬玉山,何濤,常占東,等.失效F51球閥閥體表面硬 質涂層研究[J].有色礦冶,2019,35(2):39-41.

[5] 尚玉來,金瑞建,金克雨,等.高溫耐磨球閥密封面涂 層強化工藝的研究[J].閥門,2022(1):52-57.

[6] 黃宇生,柏洪武,邱曉來,等.超音速火焰噴涂Cr3C2- NiCr涂層性能及其在金屬硬密封球閥上的應用[J]. 材料保護,2020,53(9):50-55.

[7] 陳彥,杭麗娜,張程,等.鈦材球閥閥球及閥座表面硬 化處理的研究[J].化工機械,2018,45(5):533-537.

[8] 張成,陸平,張清雙,等.金屬密封球閥密封面硬化技 術的選擇[J].通用機械,2015(5):87-88.

[9] 車鵬程,邵文柱,程義,等.瞬時過熱對高鉻鎳奧氏體 鋼斷裂和析出相形變的影響機理[J].金屬熱處理, 2021,46(5):235-242.

[10] 曹海.耐磨球閥在煤直接液化工藝的應用及失效分析 [J].化工管理,2021(26):178-179.

[11] 胡偉勇,王峰,項文建,等.GCr15鋼軸承套圈球化退 火表層脫碳分析[J].理化檢驗(物理分冊),2018,54 (4):269-271,275.

[12] 王維發,王星,王培科,等.采煤機齒軌輪淬火開裂原 因分析[J].理化檢驗(物理分冊),2016,52(2):146- 148.

[13] 李俊,呂東,張曉忠,等.金屬密封球閥的密封性能機 理解析[J].閥門,2022(2):123-127.
