摘 要:某汽車曲軸在進行耐久測試時發生斷裂。采用宏觀觀察、化學成分分析、掃描電鏡分析 和金相檢驗等方法,對該曲軸的斷裂原因進行了研究。結果表明:該曲軸的斷裂性質為疲勞斷裂, 裂紋起源于過渡R 處的表面,R 處尺寸偏小以及車刀加工紋路較深,增大了R 處的應力集中,在運 行時,R 處萌生裂紋,在交變載荷的作用下,裂紋發生疲勞擴展,最終導致曲軸斷裂。

關鍵詞:汽車曲軸;疲勞斷裂;過渡R;車刀紋

中圖分類號:TB31 文獻標志碼:B 文章編號:1001-4012(2023)03-0031-03

某汽車曲軸在裝機后進行耐久測試時發生斷 裂,斷裂曲軸的宏觀形貌如圖1所示,該曲軸材料為 40Cr鋼。筆者采用宏觀觀察、化學成分分析、掃描 電鏡(SEM)分析和金相檢驗等方法對斷裂曲軸進 行研究,查明了該曲軸的斷裂原因,并提出了改進建 議,以避免該類問題再次發生。

1 理化檢驗

1.1 宏觀觀察

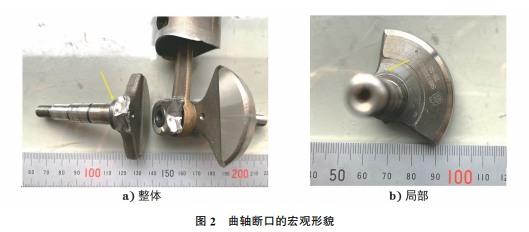

對曲軸斷口進行宏觀觀察,結果如圖2所示,可 見斷裂位置為過渡R 處,斷裂面有一定的擦傷,無 塑性變形,除擦傷區域外的斷口較為平坦,斷口兩側 匹配性較好,R 處表面可見明顯的車刀紋。

1.2 化學成分分析

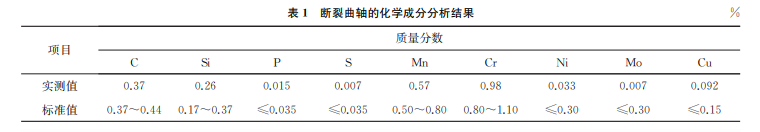

在斷裂曲軸上取樣進行化學成分分析,結果如 表1所示,可見該曲軸化學成分符合 GB/T3077— 2015《合金結構鋼》對40Cr鋼的要求。

1.3 SEM 分析

在曲軸斷口處截取試樣,進行SEM 分析,結果 如圖3所示。由圖3可知:裂紋起源于R處表面,具有線源特征,R 處車刀紋明顯,左側裂紋源區有 機械擦傷特征,右側裂紋源區保存較好,未見后期機 械擦傷特征;裂紋擴展區可見貝殼紋,放大可見大致 平行的二次裂紋和疲勞輝紋,符合疲勞斷裂的形貌 特征;斷口上無明顯的最終瞬斷區。

1.4 金相檢驗

截取垂直于斷口的剖面試樣,經鑲嵌、磨拋、 腐蝕后用體視顯微鏡進行觀察,結果如圖4所示, 可見斷裂 R 處的上方有硬化層,鍛造流線隨形 分布。

將該試樣置于光學顯微鏡下觀察,拋光態形貌如圖5所示,顯微組織形貌如圖6所示。由圖5, 6可知:R 處尺寸(半徑)為0.38mm,略小于圖紙要求的(0.50±0.05)mm,且R 處車刀紋明顯;斷口 R 處和基體的顯微組織均為正常的回火索氏體。

2 綜合分析

由上述理化檢驗結果可知:斷裂曲軸材料符合 標準要求;曲軸斷裂于過渡R 處,R 處及附近表面 可見較為明顯的車刀紋;斷口裂紋起源于過渡R 處,具有線源特征,左側裂紋源區有機械擦傷特征, 右側裂紋源區保存較好,無后期的機械擦傷,裂紋擴 展區可見貝殼紋,放大后觀察可見大致平行的二次 裂紋和疲勞輝紋,符合疲勞斷裂的微觀形貌特征[1]; 該斷裂曲軸的低倍組織正常,鍛造流線清晰,且隨形 分布,兩側感應淬火區深度不一致,斷裂處感應淬火 區的深度比較接近斷裂R 處的深度;R 處尺寸略小 于圖紙要求,斷口處和基體的顯微組織正常,為回火 索氏體。

綜上可知:該曲軸的斷裂性質為疲勞斷裂,裂紋 起源于過渡R 處的表面,R 處尺寸偏小以及車刀加 工紋路較深,增大了R 處的應力集中,在運行時,R 處萌生裂紋,在交變載荷的作用下,裂紋發生疲勞擴展,最終導致曲軸斷裂。

3 結論與建議

3.1 結論

該汽車曲軸發生了疲勞斷裂,裂紋起源于過渡 R 處,R 處尺寸偏小以及加工車刀紋較深是導致曲 軸發生斷裂的主要原因。

3.2 建議

(1)嚴格控制加工質量,在數控車削過程中,選 擇R 尺寸小于圖紙要求的刀尖,靠程序插補成需要 的R 尺寸,最終R 尺寸結果靠機床精度保證。

(2)建議圖紙?jiān)黾訉?duì)R 處表面粗糙度的要求, 將粗糙度檢驗作為產品驗收中的重要一環,并嚴格 把控。

(3)時常檢查刀具的磨損情況,并及時更換。

參考文獻:

[1] 王榮.機械裝備的失效分析(續前)第3講 斷口分析 技術(上)[J].理化檢驗(物理分冊),2016,52(10): 698-704.
