摘 要:火電機組承壓部件上的溫度管座頻繁發生失效,總結了溫度管座失效的主要影響因素, 提出了綜合優化的概念,并對影響管座安全性最重要的3個影響因素進行研究。對火電機組溫度 管座的技術監督給出了相關建議,可為火電廠新建機組溫度管座的設計制造、在役機組溫度管座的 維修改造提供理論指導。

關鍵詞:火電機組;承壓部件;溫度管座;影響因素;綜合優化;安全性

中圖分類號:TB31 文獻標志碼:A 文章編號:1001-4012(2023)03-0001-04

火力發電廠承壓部件上管座眾多,主要有溫度測 點、壓力測點、疏(放)水、排空、蒸汽取樣等,管座均連 接在主蒸汽及再熱蒸汽管道和集箱上,其工作溫度 高、壓力大。近年來,因火電機組的調峰要求,高溫、 高壓管座和套管角焊縫處頻繁發生泄漏事故[1-4],其 中溫度管座的套管失效概率較大。為保證測溫的準 確性,溫度管座需要插入承壓部件內部,溫度套管頂 端受到蒸汽沖刷,長時間運行易產生疲勞失效,造成 機組非計劃停機,給現場人員的人身安全帶來隱患。 有學者指出,P91鋼主汽管道上熱電偶插座裂紋的產 生原因?yàn)楹附咏Y(jié)構設計不合理,采用增大坡口根部角 度的方法并保證全焊透可以避免裂紋的產生,但焊縫 缺陷返修實施難度很大,且返修對主汽管道損傷太 大[5];采用增加管座結構的方法進行改造,可以大大 降低焊接及熱處理工藝的操作難度,但溫度管座與套 管的角焊縫是未焊透結構,只能對角焊縫處進行表面 探傷,無法對焊縫內部的缺陷進行檢測[6]。

火電廠溫度管座的失效往往是各種因素綜合影 響而導致的。材料選擇不當、裝配不當、焊接工藝執 行不到位、焊縫埋藏缺陷無法被及時檢測等原因,均 會導致管座失效,因此管座的安全服役是綜合優化的 結果。針對這一情況,筆者對溫度管座的結構、焊接 工藝、選材、檢測方法等方面進行了系統研究,開展了相關試驗,并提出了綜合優化的概念,為火電廠新建 機組管座設計、失效管座技術改造提供理論指導。

1 溫度管座失效的典型案例介紹

1.1 主汽門溫度套管脫落

2016年國內某電廠600MW 機組高壓主汽門 入口溫度保護套管脫落,主汽門材料為ZG15CrMo 鋼,壁厚約為80mm,溫度套管材料為1Cr18Ni9Ti 鋼,溫度套管與主汽門管座孔為過渡配合,焊接結構 未開坡口,焊接材料為 A132 鋼,焊腳尺寸約為 5mm(見圖1)。經檢查發現,位于坡口面約50%的 焊道外觀有明顯的裂紋擴展痕跡,約30%有明顯的 撕裂痕跡。該焊接結構未開坡口,焊腳尺寸及焊接 材料不符合相關標準要求,當機組啟停和調峰頻繁、 溫度變化次數增加時,該溫度套管受到周期性熱應 力,在焊縫根部產生裂紋,在運行過程中裂紋不斷擴 展,最終導致溫度套管脫落。

1.2 主蒸汽管道上溫度套管開裂

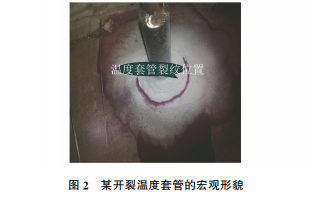

國內某電廠600MW 機組的主蒸汽管道上溫 度套管發生開裂,開裂溫度套管的宏觀形貌如圖2 所示,可見裂紋位于焊縫與母管熔合線附近,主蒸汽 母管材料為 A335P91鋼,壁厚為47mm;溫度套管 材料為1Cr18Ni9Ti鋼,結構形式為溫度套管直接 埋入主蒸汽管道中,且為未焊透結構。該溫度套管 的結構為直埋式未焊透結構,焊縫根部應力集中程 度較大,焊縫根部坡口角度較小,焊接時擺絲困難,容易形成夾雜、未熔合缺陷。母管與套管材料不同, 為異種鋼焊接,焊接后實施熱處理的難度較大,在交 變應力的作用下,沿焊縫與母材側熔合線產生裂紋, 導致溫度套管發生早期開裂。

2 溫度管座失效影響因素

2.1 異種鋼焊接接頭

溫度管座的材料一般為不銹鋼,管道、集箱或缸 體一般為鐵素體耐熱鋼,因此溫度管座就出現了異 種鋼焊接的結構設計。據統計,奧氏體異種鋼接頭 發生早期失效的時間約為7×104h,鎳基合金異種 鋼接頭發生早期失效的時間約為106h。異種鋼的 熱膨脹系數存在差異,導致焊接接頭內部應力較為 復雜,低合金側容易產生氧化缺口,因此異種鋼焊接 接頭易發生早期失效。

2.2 結構

目前直埋式溫度管座一般都為未焊透結構,其 焊縫根部角度較小,焊接時擺絲困難,容易形成未焊 透或未融合缺陷,這種結構容易產生內部缺陷,且很 難被檢測出來,使焊接質量難以得到有效控制。

2.3 焊接工藝

焊接工藝不當,沒有進行預熱和焊前熱處理,焊 縫根部存在嚴重未焊透現象,未做焊后熱處理,均會 導致溫度管座發生早期失效。

2.4 裝配工藝

裝配工藝不當會導致管座發生振動,并產生應 力集中;還會使溫度管座的錐形套與管壁內孔的錐 形面未緊密接觸,管座直段在介質沖擊作用下發生 振動,最終使溫度管座根部發生疲勞斷裂。

2.5 管系布置

機爐外管往往沒有設計圖紙,施工單位在施工 過程中因地制宜進行布置,但如果布置不當造成熱 膨脹受阻、支吊架調整不到位,會使管座產生拘束應 力,并引發開裂。

2.6 加工工藝

溫度管座變徑處存在退刀槽和截面突變,沒有 進行圓滑過渡,存在應力集中,容易導致該部位發生 泄漏。

3 綜合優化

3.1 管座結構

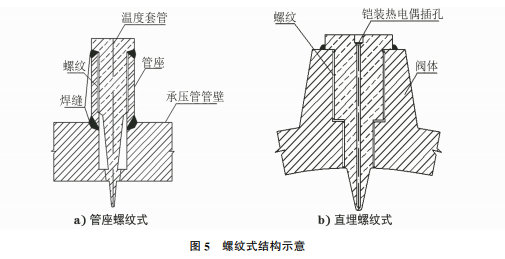

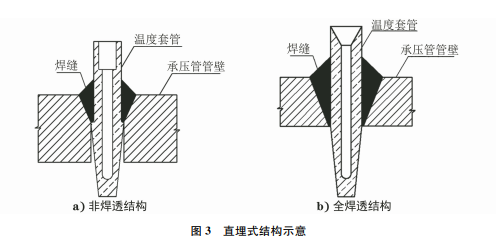

溫度管座按結構形式分為直埋式、管座式和螺 紋式(見圖3~5)。直埋式溫度管座是將管座直接埋入承壓部件內部焊接而成,可分為根部非焊透結 構和全焊透結構;管座式溫度管座是用短節接管相 連接,可分為安放式和插入式;螺紋式溫度管座是在 管道開孔處或管座內壁加工螺紋,套管與管座用螺 紋連接,并在管座表面進行焊接密封。

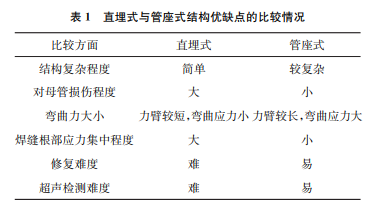

因無法對螺紋式結構角焊縫進行無損檢測,故 對管座的質量可控性較差,存在安全風險,應用較 少,一般應用于高中壓主汽閥上;直埋式和管座式在 各類管座中應用較廣泛。直埋式與管座式結構優缺 點的比較情況如表1所示,可見管座式結構焊縫處 的應力更小,對主管母材的熱損傷小,易修復,可以 對焊縫埋藏缺陷進行超聲檢測,因此在設計、改造、 維修中應首選管座式結構。

3.2 管座材料

國內大部分設計院設計的溫度套管材料主要有 兩種,一種是與管道同材料的低合金耐熱鋼,另一種 是奧氏體不銹鋼,這兩種材料在各機組中所占比例相當。不銹鋼溫度套管的優點為,具有良好的抗氧 化性、耐腐蝕性以及抗蒸汽沖刷能力;缺點為易發生 異種鋼接頭早期失效,且鎳基焊縫不易進行超聲檢 測,很難對其進行質量監控。因此管座應選用與套 管相同的材料,要綜合考慮材料的強度、抗氧化性、 熱膨脹性、疲勞、焊接、檢驗檢測等方面因素。

3.3 管座檢測方法

3.3.1 外徑為32~89mm的管座

依據行業標準,當管座外露檢測面長度滿足規 程要求時,可采用普通 A型脈沖反射法對管座角焊 縫進行檢測。探頭放置的檢測面為接管外壁,依靠 一次直射波和內壁二次反射波進行焊縫檢測覆蓋, 檢測過程中無須考慮管道曲面對缺陷定位的影響。

目前絕大部分機組管座的檢測面長度均不滿足 規程要求,對于這種情況,如果管座檢測面長度不小 于25mm,也可使用相控陣法進行檢測[7]。

對于安放式管座,依據DL/T1105.2—2010《電 站鍋爐集箱小口徑接管座角焊縫 無損檢測技術導則 第2部分:超聲檢測》進行檢測,可發現接管側坡口的 未熔合、未焊透缺陷,以及焊縫中的氣孔、夾雜、部分 反射面較好的裂紋,但若主管筒體不開坡口或坡口角 度很小,則很可能漏檢主管筒體坡口的未熔合缺陷。

對于直埋式管座,依據 DL/T1105.2—2010進 行檢測,容易漏檢接管側焊接區未熔合缺陷,這也是 直埋式結構不容易進行質量控制的原因。

3.3.2 外徑不小于89mm的管座

外徑不小于89mm的管座在疏水、排空、測溫、 壓力管座中應用較少,此處不進行討論。

3.3.3 外徑為22~32mm 且壁厚不小于4mm 的 管座

對于外徑為22~32mm 且壁厚不小于4mm 的管座,很多常規超聲檢測規程都沒將其納入檢測 范圍,可用相控陣法對其進行檢測。

3.3.4 外徑小于22mm或壁厚小于4mm的管座

對于壁厚小于4mm的管座,體波難以傳播,易 形成導波,不能進行超聲檢測?？梢圆捎弥绷鞔欧?檢測法對其近表面缺陷進行檢測。試驗證實,滿足 提升力≥177N 的直流電磁軛,能檢測壁厚4mm 管座的對接焊縫根部未焊透缺陷。

4 建議

4.1 管座結構的選擇

對于服役溫度大于 400 ℃ 或服役載荷大于5.9MPa的承壓部件,推薦使用插入式管座;對于服 役溫度小于400℃或服役載荷小于5.9MPa的薄壁 承壓部件(壁厚小于20mm),推薦使用直埋式管 座。管座角焊縫、溫度測點、取樣管等與管座的對接 焊縫均須采用全焊透結構。

對于安裝在管道上的各類管座,不宜使用螺紋 式結構;對于安裝在各類閥(缸)體上的各類管座,允 許采用螺紋式結構。靠插入端緊密配合的溫度管 座,宜采用圓錐形設計,安裝時保證管座與承壓部件 管壁頂緊。

承壓部件管座形式及角焊縫結構的設計應滿足 無損檢測對焊縫內部缺陷和表面缺陷的檢測要求, 接管外徑不小于32mm,壁厚不小于4mm,長度不 低于60mm,強度滿足設計要求。

4.2 材料及焊接工藝的選擇

高溫(服役溫度不小于400℃)管座及套管宜選 用與承壓部件相同的材料,低溫(服役溫度小于 400℃)管座及套管可采用比承壓部件性能等級高 的材料。

焊縫坡口形式以及坡口角度的設計要滿足根部 焊透要求,盡量減少熔敷金屬填充量,以降低焊接應 力;焊接宜采用氬弧焊打底,氬弧焊或低氫焊條填充 和蓋面。

4.3 檢測方法

按DL/T869—2012《火力發電廠焊接技術規 程》的相關要求,對焊接接頭進行宏觀觀察、光譜檢 驗,如焊接接頭能放置便攜里氏硬度計時,應進行硬 度測試。鐵磁性材料優先使用磁粉檢測。能確定溫 度管座結構且結構允許的情況下應進行超聲檢測, 并應制定超聲檢測操作指導書;結構不滿足超聲檢 測要求且曾發生過失效的管座,應進行結構改造,以 滿足檢測要求。

5 結語

火電廠溫度管座失效的影響因素有:管座結構、 管座材料、焊接工藝、裝配工藝、管系布置等,需采用 綜合優化思維對管座的安全性進行評價。

管座結構宜優先選擇全焊透的插入式管座,套 管及管座應選用與承壓部件相同或相近的材料。管 座的結構設計、材料選擇應滿足無損檢測對焊縫埋 藏缺陷和表面缺陷的檢測要求。

綜合優化概念的提出可以為提高火電廠溫度管座的安全性,避免機組發生事故甚至造成人身傷亡 等提供理論支持。

參考文獻:

[1] 王宏軍,竇懷武,岳永久,等.#4爐主蒸汽取樣一次 門前儀表管管座角焊縫裂紋原因分析及處理[J].電 焊機,2010,40(2):58-60.

[2] 王斌.高溫蒸汽管道、聯箱中小口徑管座的開裂及防 范措施[J].熱力發電,2003,32(4):39-41.

[3] 任曉虎,陳明,謝逍原,等.660MW 高壓加熱器接管 角焊縫開裂原因分析[J].理化檢驗(物理分冊), 2017,53(7):519-523.

[4] 胡斌斌.給水管座開裂原因分析[J].理化檢驗(物理 分冊),2009,45(4):230-235.

[5] 于進云,張家剛.P91主蒸氣管道熱電偶插座裂紋分 析及在線修復[J].焊接,2008(8):46-49.

[6] 陳龍.火電機組四大管道溫度計套管改造[J].電力安 全技術,2015,17(4):37-40.

[7] 樂群立.厚壁管道熱電偶插座焊接結構改進與工藝研 究[J].電力建設,2008,29(4):86-88.

[8] 于達,龍華明,孫亞娟,等.小直徑管管座角焊縫相控 陣檢測探究[J].焊管,2015,38(8):16-19.
