摘 要:采用宏觀觀察、金相檢驗、掃描電鏡分析、硬度測試等方法對某襯筒零件斷裂原因進行 分析。結果表明:襯筒端頭經過局部淬火處理后,其顯微組織變?yōu)楫惓４执蟮鸟R氏體,硬度增大且 脆性增加;在使用過程中襯筒受到摩擦和擠壓的作用,當壓力達到一定程度時,襯筒發生脆性斷裂。

關鍵詞:襯筒;馬氏體;硬度測試;脆性斷裂

中圖分類號:TB31;TG115.2 文獻標志碼:B 文章編號:1001-4012(2023)02-0051-03

某襯筒零件材料為退火態,其熱處理工藝為高 頻淬火+回火,襯筒的淬火區域?yàn)榈菇嵌祟^處下沿 20~25mm,硬度要求為60~63.3HRC,淬火區馬 氏體等級按照相關文件要求應不大于7級。筆者采 用一系列理化檢驗方法對該襯筒零件的斷裂原因進 行分析,以避免該類事故再次發生。

1 理化檢驗

1.1 宏觀觀察

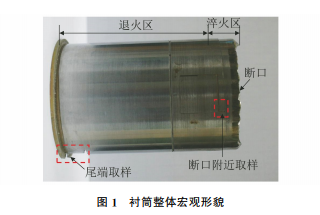

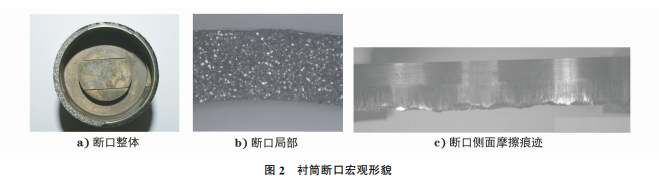

襯筒的斷裂區為端頭倒角區,整個襯筒外表面 緊靠倒角區一周可見約5mm 寬的磨損痕跡,襯筒 整體宏觀形貌如圖1所示。襯筒的斷面粗糙,斷口 約占整個圓周的42%,其余部分為零件原始表面 (見圖2)。

1.2 化學成分分析

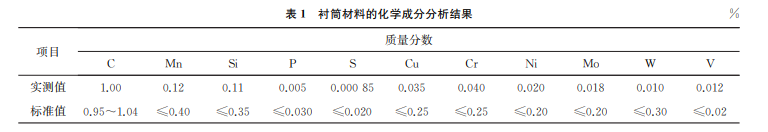

對襯筒材料進行化學成分分析,結果如表1所 示,由表1可知:襯筒材料滿足 GB/T1298—2008 《碳素工具鋼》對T10A鋼的要求。

1.3 掃描電鏡分析

用掃描電子顯微鏡(SEM)對襯筒的斷口進行 分析,可見斷口為典型的沿晶特征(見圖3)。在軸 向距斷口約10mm處取樣,發現斷口形貌與原始斷 口形貌一致,呈沿晶特征(見圖4)。在襯筒尾端取 樣,斷口呈解理+韌窩形貌(見圖5)。

1.4 金相檢驗

垂直于斷口切取金相試樣,截面經磨拋、腐蝕 后,在光學顯微鏡下觀察,發現其顯微組織為較粗大的馬氏體,按相關工藝文件進行評定,針狀馬氏體評 級為10級(見圖6)。

1.5 顯微硬度測試

襯筒端頭斷口附近的硬度為60.0~61.0HRC, 符合相關技術要求。

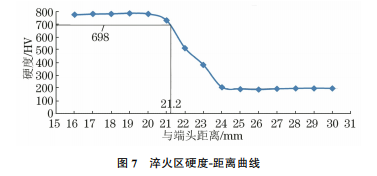

從斷口一側向內依次進行顯微硬度測試,根據 GB/T1172—1999《黑色金屬硬度及強度換算值》, 結合顯微硬度測試結果繪制淬火區硬度-距離曲線 (見圖7),可知淬火區深度約為21.2mm。

1.6 不同熱處理參數對襯筒材料性能的影響規律

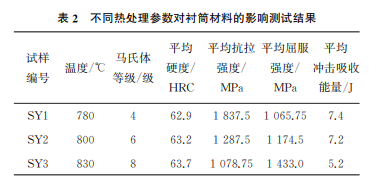

為了評估該零件在目前型號飛機上的穩定性及 可靠性,掌握該材料熱處理后的各項性能,對襯筒材 料開展熱處理工藝試驗。分析不同熱處理工藝參數 對襯筒材料馬氏體等級、力學性能、沖擊性能等的影 響規律,試驗結果如表2所示。

2 綜合分析

襯筒斷裂區為端頭倒角區,整個襯筒外表面緊 靠倒角區一周存在寬約5mm 的嚴重磨損區,說明 襯筒端頭受到與其配合部件的摩擦作用。斷面粗 糙,可見反光小刻面,說明彈艙門作動襯筒為脆性 斷裂。

斷口分析結果表明:襯筒斷口為典型的沿晶特 征,軸向距斷口約10mm處的斷口與原始斷口形貌 一致,呈沿晶特征;在襯筒尾端取樣的斷口呈解理+ 韌窩形貌,說明在淬火區域的材料脆性較大,韌性較 低,斷裂表現為脆斷特征[1]。

金相檢驗結果表明:材料的顯微組織為較粗大 的馬氏體,針狀馬氏體評級為10級,不符合該襯筒 零件熱處理的要求(熱處理后馬氏體組織按上述工 藝文件評定,不應超過7級)。

通過對不同熱處理工藝參數下襯筒材料的馬氏 體等級、力學性能、沖擊性能進行試驗,可知隨著淬 火溫度的升高,馬氏體等級隨之上升,硬度也隨之增 加,更為粗大的馬氏體組織造成材料脆性增加,材料 幾乎沒有發生塑性變形,沒有經歷明顯屈服階段,抗 拉強度實測值隨之降低,材料在更早的階段發生斷 裂。在沖擊載荷作用下,沖擊吸收能量的實測值隨之降低,即材料的抗沖擊性能下降,而壓縮屈服強度 的實測值隨之升高。

硬度測試結果表明:襯筒端頭斷口附近的硬度 為60.0~61.0HRC,結合顯微硬度測試結果繪制淬 火區深度曲線,淬火區深度約為21.2mm?？拷?頭的顯 微 硬 度 比 遠 離 端 頭 的 顯 微 硬 度 高,根 據 GB/T1172—1999標準換算可知,淬火區部分硬度 偏高。

綜上所述,襯筒端頭經過局部淬火處理后,由于 溫度較高,奧氏體晶粒粗化,并且材料含碳量較 高,過熱奧氏體中含有大量的碳,淬火后得到含有 顯微裂紋的粗片狀馬氏體,使鋼的脆性增大[2],在 使用中受到與其匹配零部件的摩擦、擠壓作用,當擠 壓作用力達到一定程度時,襯筒發生脆性斷裂。

3 結語

通過以上分析,可確認該襯筒發生脆性斷裂。 斷裂的原因是:當零件加熱溫度超過組織轉變最大 限制溫度時,淬火溫度過高,消除了奧氏體中的低碳 區,使奧氏體的化學成分基本均勻,晶體缺陷顯著減 少,這就為馬氏體組織的定向形核和長大清除了障 礙,進而形成粗大馬氏體組織,隨著淬火溫度的升 高,馬氏體等級隨之上升,硬度也隨之增加。即淬火 溫度過高導致馬氏體等級超標,硬度提高,鋼的脆性 增大。

參考文獻:

[1] 張棟.失效分析[M].北京:國防工業出版社,2004.

[2] 孫相禹.T10鋼卡瓦淬火裂紋的分析[J].黑龍江科技 信息,2007(4):16.
