摘 要:某核電機組閥門引漏管發生開裂,采用宏觀觀察、化學成分分析、金相檢驗、維氏硬度測 試、掃描電鏡和能譜分析等方法對引漏管的開裂原因進行分析。結果表明:引漏管開裂的原因?yàn)閼?yīng) 力腐蝕,腐蝕介質為氯離子,最后提出了相關建議。

關鍵詞:核電機組;引漏管;Z2CND17-12鋼;應力腐蝕開裂

中圖分類號:TB31;TG115.5 文獻標志碼:B 文章編號:1001-4012(2023)02-0043-04

Z2CND17-12 奧 氏 體 不 銹 鋼 為 法 國 RCC-M 《壓水堆核島機械設備設計和建造規則》中的牌 號,其近似牌號為 GB/T14975—2012 《結構用不 銹鋼無縫鋼管》中的022Cr17Ni12Mo2鋼。該材料 因具有良好的力學性能、耐腐蝕性能、組織穩定性 和抗 中 子 輻 照 性 能,被 廣 泛 用 于 核 電 站 設 備 中[1-2]。某 核 電 機 組 檢 修 過 程 中 發 現 材 料 為 Z2CND17-12鋼的閥門引漏管發生多次開裂。閥 門引漏管的主要作用是將閥門泄漏的介質引流至 泄壓箱,閥門介質主要為含硼水,引漏管從安裝至 斷裂共運行約5a,引漏管的規格為21.3 mm× 2.77mm(外徑×壁厚),管內壓力為0.2MPa。筆 者采用一系列理化檢驗方法對該閥門引漏管的開 裂原因進行了分析,并提出了相關建議。

1 理化檢驗

1.1 宏觀觀察

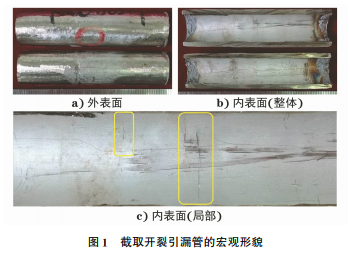

截取開裂引漏管的宏觀形貌如圖1所示。橫向 裂紋斷面的宏觀形貌如圖2所示。由圖1~2可知: 開裂引漏管內表面存在多條環向裂紋;裂紋斷面無 宏觀塑性變形,呈脆性斷裂特征;裂紋面上存在黃褐 色腐蝕痕跡。

1.2 化學成分分析

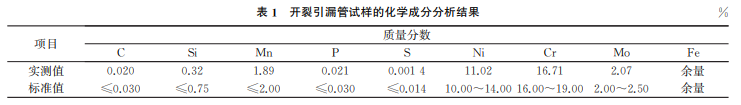

對開裂引漏管試樣進行化學成分分析,結果如 表1所示。由表1可知:試樣的化學成分分析結果 符合RCCM M3304—2007《用于1,2級和3級設 備的奧氏體不銹鋼鋼管 (熱交換器管除 外)》對 Z2CND17-12鋼的要求。

1.3 金相檢驗

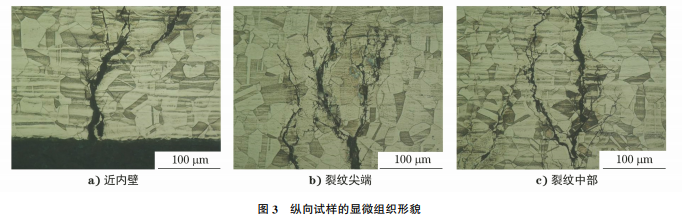

在試樣開裂部位制取縱向試樣,在光學顯微鏡 下觀察,結果如圖3所示。由圖3可知:試樣的顯微 組織為奧氏體,晶粒度均為6~8級,未見異常;近 內、外壁顯微組織未見明顯差異。試樣裂紋均由內 壁向外壁穿晶開裂,裂紋存在很多分枝,裂紋尖端多 呈樹枝狀分叉,為應力腐蝕裂紋的特征[3];外壁未見 異常。

1.4 維氏硬度測試

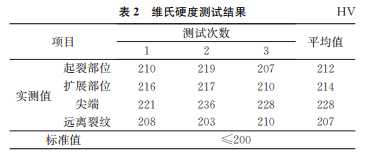

按照GB/T4340.1—2009《金屬材料 維氏硬度 試驗 第1部分:試驗方法》對金相試樣進行維氏硬 度測試,測點位置如圖4所示,測試結果如表2所 示。由表2可知:試樣的硬度略高于GB/T14975— 2012對Z2CND17-12鋼的要求;裂紋附近及遠離裂 紋處的硬度未見明顯差異。

1.5 掃描電鏡(SEM)分析

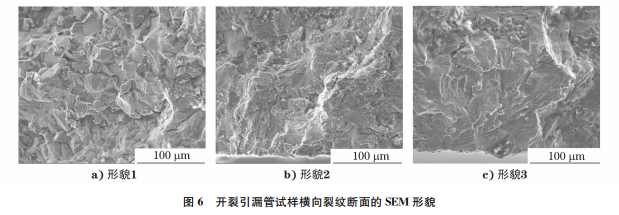

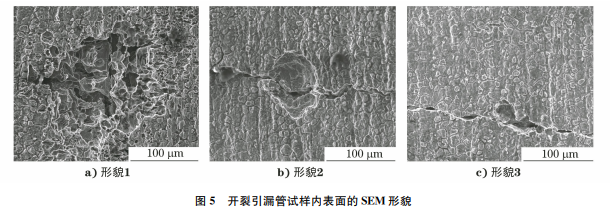

截取開裂引漏管試樣,其內表面及橫向裂紋斷 面的SEM 形貌如圖5~6所示。由圖5~6可知:試樣內表面存在腐蝕裂紋和腐蝕坑,腐蝕裂紋中充滿 腐蝕產物,外表面未見異常;橫向裂紋打開后的裂紋 斷面呈脆性穿晶開裂特征,無疲勞斷裂特征,裂紋面 上有一層腐蝕產物。

1.6 能譜分析

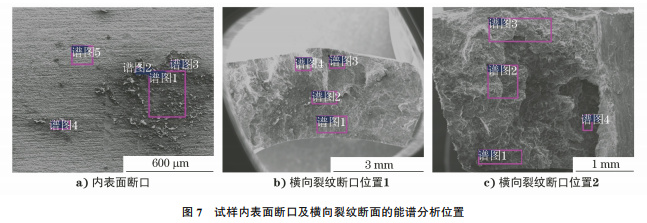

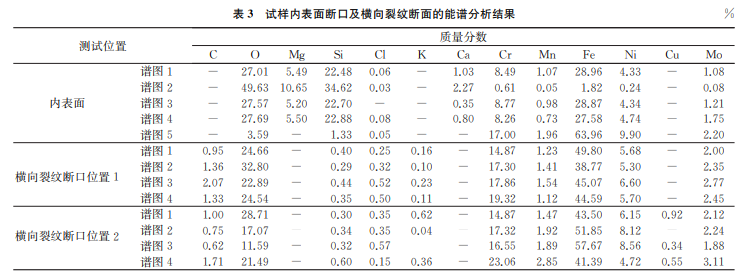

試樣內表面斷口和橫向裂紋斷面的能譜分析位 置如圖7所示,分析結果如表3所示。由表3可知: 內表面及橫向裂紋斷面均存在腐蝕性元素氯。

2 綜合分析

引漏管材料的硬度高于標準要求,化學成分及 顯微組織未見異常。引漏管內表面存在多條環向裂 紋,微觀下存在因腐蝕形成的腐蝕裂紋和腐蝕坑;裂 紋面無宏觀塑性變形,呈脆性穿晶開裂,無疲勞斷裂 特征,裂紋面上存在黃褐色的腐蝕產物;由內壁向外 壁發生穿晶開裂,存在很多分枝,尖端多呈樹枝狀分 叉;內表面及裂紋面均存在腐蝕性元素氯。裂紋特 征均屬于應力腐蝕裂紋。

應力腐蝕是材料、環境、應力相互作用的結果。 材料對應力腐蝕的敏感性與材料的強度、顯微組織、 雜質含量、所受應力的大小以及腐蝕介質等因素 有關。

硬度超標表明開裂引漏管試樣殘留較高的殘余 應力,是應力腐蝕開裂的根源。內壁均有腐蝕坑,表 明管內存在少量氯離子引起的點蝕。閥門內部流動 的一回路介質,是嚴格控制氯離子的除鹽水,但不能 排除少量滲漏的一回路水中氯離子的富集,也不排 除在人為去污擦拭過程中引入氯離子的可能。

綜上所述,引漏管開裂的原因?yàn)閼?yīng)力腐蝕,腐蝕 介質為氯離子,在應力和腐蝕介質氯離子的共同作 用下,發生了應力腐蝕開裂。

3 結語

引漏管開裂的原因?yàn)閼?yīng)力腐蝕,腐蝕介質為氯 離子。建議嚴格控制引漏管內的氯離子含量,并使 用經過充分固溶處理的引漏管,以降低應力腐蝕的 敏感性。

參考文獻:

[1] 劉建洲.奧氏體不銹鋼的應力腐蝕及其防護[J].石油 化工設備技術,2010,31(4):49-53.

[2] 李嘉棟,陳超,張世貴,等.不同應力條件下不銹鋼局 部腐蝕行為的研究進展[J].表面技術,2021,50(3): 101-115.

[3] TAKAKUWA O,SOYAMA H.Effectofresidual stressonthecorrosionbehaviorofausteniticstainless steel[J].Advancesin Chemical Engineering and Science,2015,5(1):62-71
