摘 要:某鐵路車輪鍛壓過程中其下芯棒頻繁發生斷裂。采用宏觀觀察、化學成分分析、掃描電 鏡分析、金相檢驗、硬度測試等方法,分析了下芯棒斷裂的原因。結果表明:下芯棒R 角尺寸偏小, 在下芯棒工作時,R 角處因應力集中而發生斷裂。對倒角部位的尺寸進行優化,可以避免下芯棒 發生斷裂。

關鍵詞:下芯棒;斷裂;R 角;應力集中

中圖分類號:TB31;TG315.2;TG115.2 文獻標志碼:B 文章編號:1001-4012(2023)01-0072-03

輾鋼車輪生產工藝包括較大的塑性變形,該工 藝有助于提高產品的質量,是車輪制造廠采用的主 要生產工藝。輾鋼車輪成形的工序?yàn)?預成形→成 形→軋制擴徑→壓彎沖孔[1]。車輪成形所用鍛壓力 較大,模具結構復雜,各模具受力較大。下芯棒是車 輪 成 形 工 序 所 用 的 重 要 模 具 之 一,材 料 為 5CrMnMo鋼,在車輪成形過程中,下芯棒的主要作 用是分配車輪金屬。

某廠作用的下芯棒模具頻繁發生斷裂,導致車 輪生產線停產,造成重大經濟損失。筆者采用宏觀 觀察、化學成分分析、掃描電鏡(SEM)分析、金相檢 驗、硬度測試等方法,分析了下芯棒的斷裂原因,并 提出預防措施,以避免該類事故再次發生。

1 理化檢驗

1.1 宏觀觀察

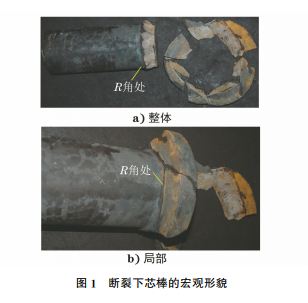

斷裂下芯棒的宏觀形貌如圖1所示,可見下芯 棒從R 角處裂開,被撕裂成多塊。下芯棒尺寸及斷裂位置如圖2所示。

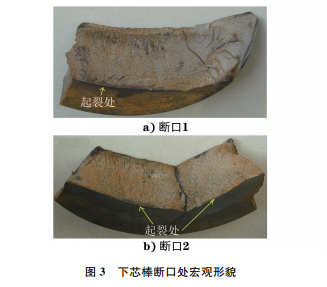

在下芯棒斷口處取樣進行宏觀觀察,結果如圖 3所示。由圖3可知:斷裂為多源脆性斷裂,裂紋源 起始于下芯棒R 角區域;裂紋由下芯棒R 角處向內 擴展,裂紋快速擴展區的面積最大,導致芯棒斷裂為 多塊[2]。

1.2 化學成分分析

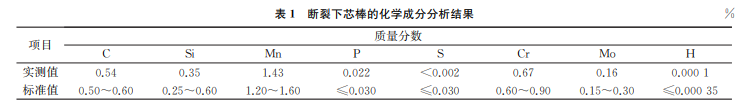

在斷裂下芯棒上取樣,用直讀光譜儀進行化學 成分分析,結果如表1所示,可見下芯棒的化學成分 符合 GB/T1299—2014 《工模具鋼》對5CrMnMo 鋼的要求。

1.3 SEM 分析

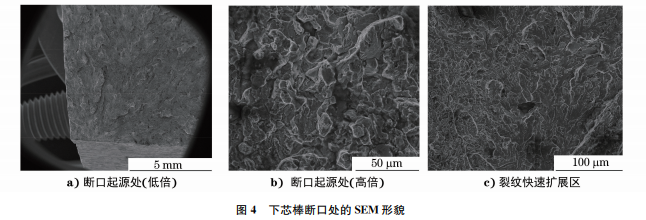

在下芯棒斷口處取樣,用SEM 進行分析,結果 如圖4所示。由圖4可知:斷裂起源于R 角處表 面,斷裂起源處局部區域呈沿晶斷裂;脆性區部分晶 粒內部呈脆性解理斷裂,晶界附近有韌窩形貌;斷 口絕大部分區域?yàn)榭焖贁U(kuò)展區,微觀形貌為準解理 斷裂;斷口上未見明顯夾雜物等原始冶金缺陷,未發 現明顯的其他缺陷。

1.4 硬度測試

采用洛氏硬度計對下芯棒R 角處的斷面進行 硬度測試,結果如表2所示,可見R 角處的斷面硬 度都符合設計要求,未見異常。

1.5 金相檢驗

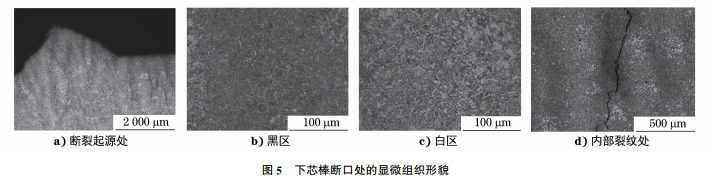

在下芯棒斷口處取樣,并進行金相檢驗,結果如 圖5所示。由圖5可知:斷裂起源處可見一些微裂 紋,起源處未見冶金缺陷,裂紋內未見夾雜物;試樣 顯微組織不均勻,可見黑白區,黑區顯微組織為索氏 體,白區顯微組織為貝氏體;試樣內部可見鋸齒形裂 紋,裂紋內未見非金屬夾雜物,裂紋處沒有發現明顯 的缺陷;斷口的裂紋擴展形式為穿晶斷裂,判斷為 脆性斷裂。

2 綜合分析

由上述理化檢驗結果可知,下芯棒的化學成分、 硬度及顯微組織等都符合相關標準及技術要求。對 下芯棒的服役環境進行調查可知,在車輪成形的鍛 壓和脫模過程中,下芯棒都承受著瞬間大沖擊載荷。 下芯棒是由芯棒桿體與尾部組成的階梯軸式工件, 桿體與尾桿之間有較大的尺寸變化,在芯棒尾部受 力時,發生尺寸變化的位置會產生應力集中。下芯 棒多次在R 角處發生斷裂,可推斷出下芯棒R 角處 是應力集中區,R 角處一旦萌生裂紋,在多次受力 的情況下,裂紋會快速擴展,最終導致下芯棒斷 裂[3-6]。

3 改進措施

對于階梯軸類的工件而言,在其他條件相同的 情況下,工件過渡圓角半徑與軸半徑之比越小,階梯 兩側尺寸變化越大,有效應力集中因數越大,工件對 應力集中越敏感[7]。采用增大尾桿直徑以及過渡圓 角半徑等方法,可以減小應力集中對下芯棒尾部壽 命的影響。對下芯棒R 角尺寸進行優化設計,將倒 圓角半徑由2mm改為10mm,可以避免下芯棒在 R 角處的應力集中。經過現場實際使用,改進后的 下芯棒未再次發生斷裂。

4 結論與建議

下芯棒的化學成分、硬度、顯微組織等均符合要 求。下芯棒斷裂原因?yàn)?R 角尺寸偏小,在R 角處 產生應力集中導致下芯棒發生斷裂。下芯棒為多源 脆性斷裂,裂紋由下芯棒R 角處向內擴展。

對下芯棒R 角處尺寸進行優化,減小R 角半 徑,可以避免再次發生該類芯棒斷裂事故。

參考文獻:

[1] 龐晉龍,肖峰,陳剛,等.雙S型輻板車輪壓彎成形工 藝的研究[J].熱加工工藝,2021,50(21):83-87.

[2] 鐘群鵬,趙子華.斷口學[M].北京:高等教育出版 社,2006.

[3] 梁曉輝,任書旺,趙軼鵬,等.42CrMo合金鋼螺栓的 斷裂失效分析[J].熱加工工藝,2020,49(10):162- 164.

[4] 浦紅,方政,劉學華,等.車輪軋制主輥開裂原因[J]. 理化檢驗(物理分冊),2021,57(6):82-85.

[5] 任學沖,李高洋,宿彥京,等.夾雜物和晶粒尺寸對潔 凈車輪鋼室溫沖擊韌度的影響[J].理化檢驗(物理 分冊),2012,48(4):207-212.

[6] 齊冀,肖峰,任學沖.列車車輪輻板斷裂原因分析 [J].理化檢驗(物理分冊),2015,51(1):79-82. [7] 劉鴻文.材料力學 [M].北京:高等教育出版社, 2011.
