摘 要:某回轉窯托輪在熱裝后產生裂紋。采用宏觀觀察、化學成分分析、力學性能測試、金相 檢驗、掃描電鏡分析等方法,分析了該托輪裂紋產生的原因。結果表明:裂紋是由補焊形成的缺陷 引起的,托輪與托輪軸的裝配過盈量大、托輪的熱處理工藝不當及屈服強度不符合要求促進了裂紋 的形成與擴展。

關鍵詞:回轉窯;托輪;裂紋;補焊

中圖分類號:TB31;TG115.2 文獻標志碼:B 文章編號:1001-4012(2023)01-0065-03

回轉窯是水泥、冶金生產中的關鍵設備,廣泛應 用于建筑、冶金、化工等行業。托輪是回轉窯的重要 零件,支承著回轉窯回轉部分的全部質量,并對筒體 有徑向定位作用。回轉窯通過電機、減速機驅動旋 轉,托輪支撐裝置承受著回轉窯筒體質量的徑向反 力。托輪與托輪軸通過熱裝連接,當熱裝工藝不當 時,托輪極易發生開裂。

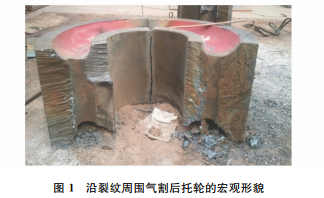

某單位生產的托輪,材料為ZG42CrMo鋼,生產 工藝為:澆注→在地坑保溫153h→出坑落砂→切冒 口→熱處理。托輪的正火工藝為,400~450℃保溫 2h,650~700℃保溫3h,900℃保溫32h,空冷+風 冷冷卻。托輪的回火工藝為,350~400℃保溫2h, 580℃保溫24h,空冷冷卻。熱處理后將托輪送至機 械廠,在未調質的情況下對托輪進行熱裝,熱裝 2d后發現托輪減重孔處有沿徑向的穿透性裂紋。對 托輪進行現場測定,發現托輪內孔直徑偏小、軸頸過 大,內孔與托輪軸的過盈量超過圖紙允許值一倍。沿 裂紋周圍氣割后托輪的宏觀形貌如圖1所示。

為查明托輪開裂的原因,筆者對其進行了一系 列理化檢驗,以期杜絕該類問題再次發生。

1 理化檢驗

1.1 宏觀觀察

托輪斷口的宏觀形貌如圖2所示,可見裂紋產生于減重孔中部內表面,沿徑向軸線方向及兩側方 向擴展;箭頭所示的月牙形區域為裂紋源區,裂紋源 區域相對平坦,裂紋沿裂紋源區向四周擴展。

1.2 化學成分分析

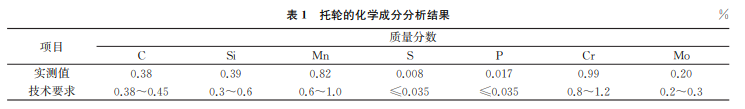

在托輪上取樣進行化學成分分析,結果如表1 所示,可見托輪的化學成分均滿足技術要求。

1.3 力學性能測試

對托輪進行力學性能測試,結果如表2所示,可 見托輪的屈服強度和斷面收縮率不滿足技術要求, 托輪的沖擊吸收能量較低,且波動較大。

1.4 金相檢驗

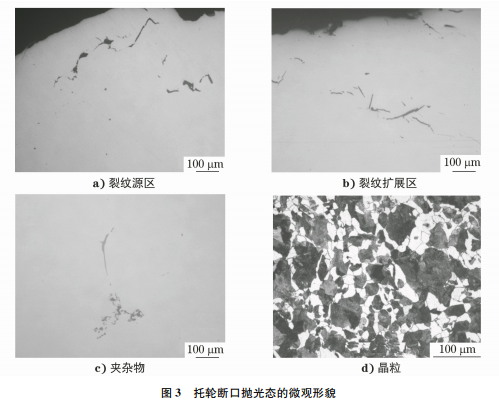

在托輪斷口裂紋處取樣,拋光后進行金相檢驗, 結果如圖3所示。由圖3可知:裂紋源區有裂紋、孔 洞等缺陷;裂紋擴展區可見二次裂紋;依據 GB/T 8493—1987《一般工程用鑄造碳鋼金相》進行評定, 可知夾雜物等級為5級,基體晶粒度等級為8.5級。

托輪斷口處的顯微組織形貌如圖4所示,可知 裂紋源區的組織為萊氏體+馬氏體+貝氏體,裂紋 源區有焊接組織、焊接缺陷、微裂紋等;熱影響區的 組織為貝氏體+馬氏體;基體組織為珠光體+鐵 素體。

1.5 掃描電鏡(SEM)分析

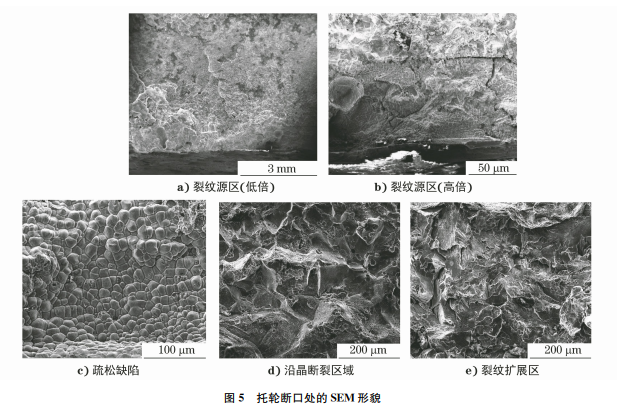

托輪斷口處的SEM 形貌如圖5所示,可見裂 紋源區有疏松缺陷,且分布有較大的氣孔,疏松缺陷區域的寬度約為1mm;沿晶斷裂區域緊鄰疏松缺 陷區域,該區域的晶粒較小;裂紋擴展區域呈典型的 準解理特征形貌。

2 綜合分析

ZG42CrMo鋼是一種常用的中碳鉻鉬合金調質 鋼,具有較高的強度和淬透性,無明顯的回火脆性,且 生產成本較低,廣泛應用于制造強度要求較高、調質 截面 大 的 鍛 件。淬 火 和 高 溫 回 火 處 理 可 以 使 ZG42CrMo鋼得到均勻的回火索氏體,且具有良好的 力學性能,因此ZG42CrMo鋼制作的產品一般需要經 過調質處理后交付使用。ZG42CrMo鋼的碳元素含 量較高,焊接性能差,一般不進行焊接處理[1]。

理化檢驗分析結果表明:托輪裂紋產生于減重 孔的中部靠近軸心側,裂紋源區有焊接組織和焊接 缺陷,說明托輪減重孔局部經過補焊處理;高硬度脆 性組織萊氏體+馬氏體+貝氏體為焊后快速冷卻而成,裂紋源區有大量的孔洞、裂紋等缺陷,說明焊后 沒有進行熱處理;裂紋源區有寬度為1mm 的自由 結晶面,說明裂紋源區有焊接疏松和氣孔缺陷;熱影 響區域呈沿晶斷口特征形貌,說明加熱對該區域造 成不良影響,導致裂紋形成并擴展。

托輪組織為正火態組織,沒有經過調質處理,因 此材料的屈服強度偏低[2]。ZG42CrMo鋼的焊接性 能差,對結晶裂紋比較敏感,焊接時容易出現疏松、氣 孔、微裂紋等缺陷。ZG42CrMo鋼的碳元素含量較 高,快速冷卻時得到對冷裂紋較敏感的萊氏體、馬氏 體組織,導致過熱區脆化。對托輪的尺寸進行測量, 發現托輪內孔和托輪軸的過盈量超過圖紙允許值的 一倍,在冷卻的過程中,托輪會產生較大的應力集中。

綜上所述,托輪減重孔局部經過補焊處理,補焊 工藝不合理導致焊接部位形成疏松、孔洞、氣孔、微 裂紋等缺陷,并產生高硬度、脆性的萊氏體和馬氏體 組織。托輪開裂起源于減重孔補焊處,熱裝導致焊 接處產生裂紋,冷卻過程中拉應力逐漸增大,裂紋逐 漸擴展,最終造成托輪開裂[3]。

3 結論與建議

托輪開裂的原因為:托輪減重孔的補焊工藝不合 理以及托輪沒有經過調質處理導致裂紋產生,托輪與 托輪軸的裝配過盈量超標,加速了裂紋的形成和擴 展。

建議制定規范的補焊工藝,進行焊前預熱和焊后 熱處理。確保托輪與托輪軸具有恰當?shù)难b配過盈量。

參考文獻:

[1] 李榮雪.金屬材料焊接工藝[M].北京:機械工業出版 社,2008.

[2] 康大韜,葉國斌.大型鍛件材料及熱處理[M].北京: 龍門書局,1998.

[3] 巴發海,李晉,王濱.吊裝過程中吊具斷裂失效分析 [J].理化檢驗(物理分冊),2007,43(7):355-360.
