摘 要:某304不銹鋼編碼器小軸在服役時發生斷裂。采用宏觀觀察、化學成分分析、硬度測 試、金相檢驗、掃描電鏡及能譜分析等方法,對該編碼器小軸斷裂的原因進行了分析。結果表明:該 編碼器小軸斷裂位置位于連接桿一側的焊接熱影響區;編碼器連接桿一側母材的碳元素含量偏高, 組織中存在大量長條狀非金屬夾雜物,導致其力學性能較差,在較大的外力沖擊作用下,該編碼器 小軸發生了脆性斷裂。

關鍵詞:304不銹鋼;編碼器小軸;焊接;夾雜物;斷裂

中圖分類號:TB31;TH142.1 文獻標志碼:B 文章編號:1001-4012(2023)01-0047-04

304不銹鋼的常溫下顯微組織為穩定奧氏體, 具有良好的韌性、塑性和耐腐蝕性能,在核電、風電、 石油化工、機械設備等行業應用廣泛。奧氏體不銹 鋼的熱膨脹系數較大,且冷卻時收縮應力大,容易在 焊縫處產生熱裂紋[1]。某編碼器小軸的材料為304 不銹鋼,主要加工工藝為焊接,焊接方式為手工電弧 焊,焊條牌號為 A137焊條。該編碼器小軸安裝在 風電機組的機艙內部,與風電主軸連接,服役環境為 大氣環境。在服役數月后,該編碼器小軸發生斷裂, 筆者采用宏觀觀察、化學成分分析、硬度測試、金相 檢驗、掃描電鏡(SEM)及能譜(EDS)分析等方法, 分析了該編碼器小軸斷裂的原因,以避免該類問題 再次發生。

1 理化檢驗

1.1 宏觀觀察

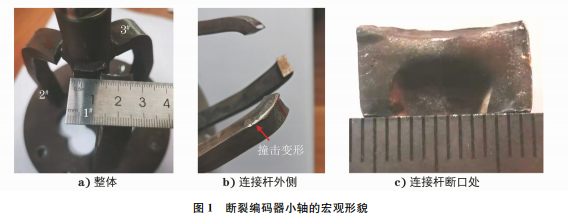

對斷裂的編碼器小軸進行宏觀觀察,結果如圖 1所示。由圖1可知:該編碼器小軸和底座由3根 連接桿通過焊接方式連接,3根連接桿和中間小軸 的連接處均發生斷裂,斷口均位于編碼器小軸和連 接桿的焊接連接區域;3根連接桿斷裂后均有明顯 的橫向位移,其中1# 連接桿橫向位移最明顯,橫向 位移達到12mm;連接桿外側靠近斷裂位置附近可 見明顯的外力撞擊變形,變形部位呈明顯的金屬光 澤,與其他區域色澤差異顯著;連接桿斷口表面色澤 灰暗、凹凸不平,表面已被明顯破壞,大部分區域較為光滑,部分區域斷口粗糙,斷口附近無其他裂紋及 二次裂紋,判斷該斷裂表面光滑形貌為編碼器小軸 在斷裂后繼續旋轉過程中,受到相互擠壓和摩擦的 作用所致。

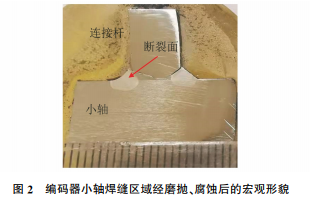

將編碼器小軸與連接桿焊接斷裂位置沿縱向切 開,經磨拋和10%(體積分?jǐn)?shù))草酸溶液電解腐蝕后 觀察焊接區域的宏觀形貌,發現焊接成形良好,未發 現明顯的氣孔、夾雜等焊接缺陷,除了斷裂面外未發 現有向基體延伸的裂紋(見圖2)。

1.2 化學成分分析

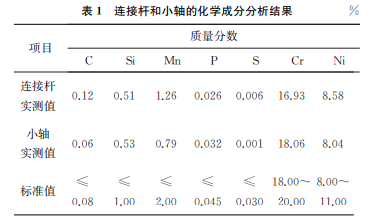

按照GB/T11170—2008《不銹鋼多元素含量 的測定 火花放電原子發射光譜法(常規法)》,在斷 裂編碼 器 連 接 桿 和 小 軸 處 分 別 截 取 試 樣,采 用 ARL4460型直讀光譜儀對其進行化學成分分析,結 果如表1所示。由表1可知:連接桿中的碳元素含 量超出GB/T20878—2007《不銹鋼和耐熱鋼牌號 及化 學 成 分》對 304 不 銹 鋼 的 要 求,鉻 元 素 含 量低于 GB/T20878—2007的要求,其余各元素含量均符合 GB/T20878—2007的要求;小軸的化學 成分符合GB/T20878—2007的要求[2]。

1.3 硬度測試

沿斷裂編碼器小軸和連接桿焊接部位的縱向剖 面截取試樣,并對其進行硬度測試,結果如表2所 示,可見連接桿一側母材和熱影響區的硬度明顯偏 高,遠高于技術規范的要求(≤200HV)。

1.4 SEM 及EDS分析

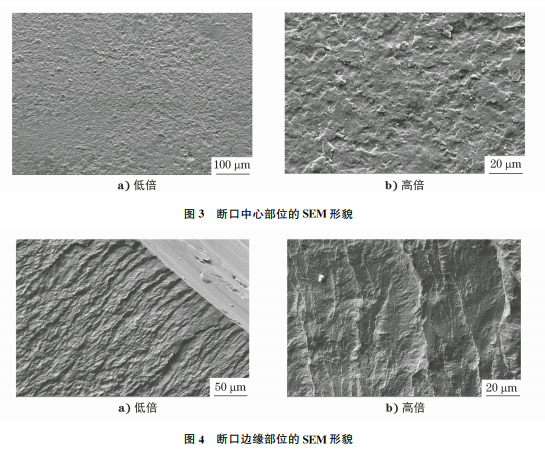

將編碼器小軸在斷口附近沿橫向切開后,經汽 油+丙酮清洗后,用SEM 進行觀察,可見斷口中心 部位表面光滑平整,斷裂特征已被破壞且無法分辨 (見圖3),分析認為是編碼器小軸旋轉工作過程中 裂紋反復張開閉合,裂紋斷口表面不斷受擠壓摩擦 所致。斷口邊緣部位比較粗糙,呈明顯的撕裂特征 (見圖4),分析認為是編碼器小軸裂紋擴展到一定 程度,有效截面積承受力超過強度極限后,發生快速 斷裂所致。

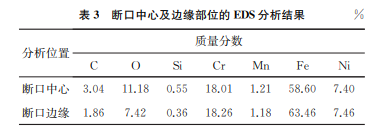

用EDS對斷口中心部位及邊緣部位分別進行 分析,結果如表3所示。由表3可知:斷口中心的鉻 元素質量分?jǐn)?shù)約為 18%,鎳元素質量分?jǐn)?shù)約為 7%~7.5%;斷口表面的碳、氧、氮等元素含量較高, 判斷為斷裂后表面形成氧化物所致,其他元素種類 及含量與304不銹鋼無明顯差異[3]。

1.5 金相檢驗

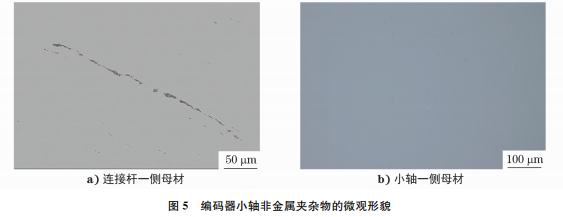

將編碼器小軸在斷口附近沿縱向切開后,經磨 拋、侵蝕后用光學顯微鏡對其進行觀察,其非金屬夾 雜物的微觀形貌如圖5所示。由圖5可知:連接桿一側母材有明顯長條狀硫化物夾雜,部分長條狀夾 雜物長度大于500μm;小軸一側母材未發現明顯有 害夾雜物。按照 GB/T10561—2005《鋼中非金屬 夾雜物含量的測定 標準評級圖顯微鏡檢驗法》中的 A法進行評定,連接桿一側母材夾雜物評級結果為, A類夾雜物等級為2.5級,B類夾雜物等級為0.5 級,C類夾雜物等級為0級,D類夾雜物等級為0.5 級。小軸一側母材夾雜物的評級結果為,A 類夾雜 物等級為0.5級,B類夾雜物等級為0級,C類夾雜 物等級為0級,D類夾雜物等級為0.5級。

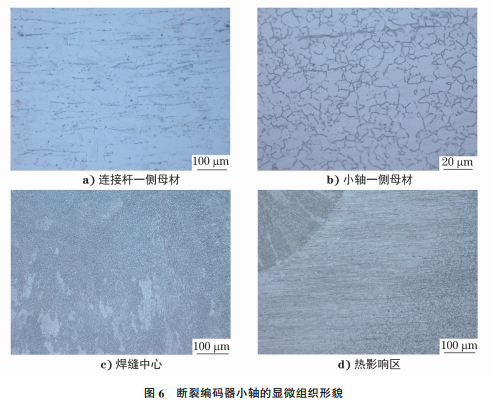

按照 GB/T13298—2015《金屬顯微組織檢驗 方法》,沿編碼器小軸斷口附近縱向切開后,經磨拋 及10%(體積分?jǐn)?shù))的草酸溶液電解侵蝕后,進行金 相檢驗,結果如圖6所示。由圖6可知:試樣呈明顯 的焊接顯微組織特征,連接桿一側母材的組織為奧 氏體+條帶狀鐵素體,并可見明顯的軋制流線,為較 差的非等軸狀組織;小軸一側母材的組織為等軸奧 氏體;焊縫組織主要為奧氏體+鐵素體,呈枝晶狀分 布,焊縫組織正常,成形良好,未發現明顯的未焊透、 氣孔等焊接缺陷;熱影響區的晶粒尺寸比遠離焊縫區域的晶粒尺寸大,這是因為焊接時熱影響區 的溫度較高,晶粒容易長大。

2 綜合分析

304奧氏體不銹鋼具有較低的導熱系數和較高 的線膨脹系數,在進行焊接時,焊接接頭會受到不均 勻的加熱和冷卻,使焊縫區域產生較大溫差,焊接時 母材會對焊接件產生剛性約束作用,加熱時焊接區 域不能自由膨脹,冷卻時焊接區域不能自由收縮,導 致焊接件在焊后產生變形和較大的焊接殘余應 力[4]。在焊接完成后,奧氏體不銹鋼的焊縫中心和 熱影響區產生拉應力,遠離焊縫區域產生壓應力[5]。 奧氏體不銹鋼的液相線與固相線距離較大,共晶時 間較長,焊接結晶過程中的枝晶方向性較強,偏析現 象比較嚴重,焊接區域附近容易脆化,韌性較差[6-8]。

該斷裂編碼器小軸連接桿中碳元素的含量偏 高,導致材料的強度和硬度偏高,韌性和焊接性能偏 低。編碼器小軸連接桿材料中夾雜物的含量較高, 存在長條狀硫化物夾雜。材料的純凈度較差,雜質 含量較高,在焊接時產生雜質偏析,形成低熔點共晶 體,并在晶界處析出,進一步降低了材料的韌性。較 大的焊接殘余應力、母材較高的碳元素含量和較差 的材料純凈度導致焊接區域材料的韌性較差,當服 役過程中受到較大的外力沖擊作用時,編碼器小軸 發生了脆性斷裂。

3 結論及建議

(1)編碼器小軸斷裂的原因是:焊接區域存在 較大的焊接殘余應力,連接桿一側母材的碳元素含 量較高及材料純凈度較差,導致焊接區域材料的韌 性較差,當編碼器小軸服役過程中受到較大的外力 沖擊作用時,編碼器小軸發生了脆性斷裂。

(2)建議把好原材料質量關,選擇成分合格、純 凈度高的304不銹鋼材料;焊接時控制焊接參數,焊 后進行整體熱處理以消除焊接殘余應力;做好編碼 器小軸的防護,防止受到外力的撞擊。

參考文獻:

[1] 曹龍韜,龔蘭芳,陳智江.304奧氏體不銹鋼管焊接接 頭開裂原因[J].理化檢驗(物理分冊),2021,57(5): 76-79.

[2] 王振明,李楊.304奧氏體不銹鋼護欄斷裂失效分析 [J].理化檢驗(物理分冊),2019,55(11):800-803.

[3] 劉占龍,賈璐菲,王瑞皓,等.生產過程中風力發電機 塔筒鋼板開裂原因[J].理化檢驗(物理分冊),2021, 57(10):72-75.

[4] 秦麗雁,張壽祿,宋詩哲.典型不銹鋼晶間腐蝕敏化溫 度的研究[J].中國腐蝕與防護學報,2006,26(1):1-5.

[5] 曾莉,張威,王巖.超級奧氏體不銹鋼偏析行為及元素 再分配規律[J].材料熱處理學報,2015,36(4):232- 238.

[6] 劉書麗,高亞平,鄭和平,等.奧氏體不銹鋼焊接接頭 的晶間腐蝕[J].煤礦機械,2008,29(1):96-98.

[7] 張勝寒,邊娜,史艷玲,等.奧氏體不銹鋼晶間腐蝕研 究狀況[J].江蘇化工,2008,36(3):45-47.

[8] 周金枝,鐘斌.用熱處理方法消除奧氏體不銹鋼焊接 殘余應力[J].湖北工業大學學報,2007,22(4):88-90.
