摘 要:在不同的低溫環境下,對奧氏體不銹鋼進行預拉伸試驗,研究了溫度對材料形變馬氏體 含量的影響,并分析了不同形變馬氏體含量對材料力學性能的影響。結果表明:在變形量和應變速 率相同的條件下,溫度越低,材料產生的形變馬氏體越多;形變馬氏體變多會使材料硬化且強度變 大,并導致沖擊試樣缺口處裂紋的擴展速率加快,沖擊韌性下降。

關鍵詞:奧氏體不銹鋼;形變馬氏體;冷加工應變;低溫容器

中圖分類號:TB31 文獻標志碼:A 文章編號:1001-4012(2023)01-0001-03

奧氏體不銹鋼具有較高的強度、優良的塑性和 韌性以及優異的耐腐蝕性能,在石油、化工等領域應 用廣泛。研究表明,在冷加工過程中不銹鋼發生變 形,使部分奧氏體組織發生形變,產生了馬氏體[1], 并且不銹鋼的變形量越大,馬氏體的相變量越大。 馬氏體相變會導致不銹鋼的耐腐蝕性和延伸性降 低,從而導致工業生產設備失效。國內外許多學者 針對該問題展開了研究,研究方法普遍為通過不同 的應變速率和變形量對奧氏體不銹鋼進行預拉伸, 從而預制出形變馬氏體,但在一定程度上也間接影 響了材料的力學性能。筆者選用在冷變形下更容易 產生形變馬氏體的S30408、S30409、S32168奧氏體 不銹鋼,在不同的低溫環境下對材料進行相同變形 量和應變速率的預拉伸,預制出不同含量形變馬氏 體的試樣,對比3種奧氏體不銹鋼的力學性能,探索 溫度對奧氏體不銹鋼中馬氏體轉變的影響,定量化 表征了馬氏體轉變引發不同材料力學性能的變化。

影響馬氏體轉變的因素主要為奧氏體不銹鋼的 穩定性、變形量及應變速率。按照奧氏體的穩定性, 奧氏體不銹鋼可分為穩態和亞穩態奧氏體不銹鋼。 亞穩態奧氏體不銹鋼在冷變形下更容易產生馬氏 體,如冷加工后,304鋼、304L鋼和321鋼易產生馬 氏體,而316鋼、316L鋼不產生馬氏體。奧氏體不 銹鋼中的 Ni、N、C、Mn等奧氏體化元素越多,奧氏 體就越穩定;而Cr、Mo、Nb等鐵素體化元素在固溶體中具有擴散作用,能阻止奧氏體轉變?yōu)轳R氏體,但 是鐵素體化元素含量過多會促使奧氏體向馬氏體、 鐵素體轉化。在相同條件下,變形量或應變速率越 大,奧氏體不銹鋼產生的形變馬氏體含量越高[2]。

1 試驗材料及方法

1.1 試驗材料

選用S30408、S30409及S32168亞穩態奧氏體不 銹鋼鋼板進行試驗,3種奧氏體不銹鋼的化學成分如 表1所示。將3種鋼板加工成尺寸為20 mm× 20mm×800mm(長×寬×高)的矩形板條試樣。

力學性能測試中拉伸試樣的規格參照 GB/T 228.1—2021《金屬材料 拉伸試驗 第1部分:室溫 試驗方法》中的R7試樣(平行段直徑為5mm 的棒 狀拉伸試樣);沖擊試樣的規格參照 GB/T229— 2020《金屬材料 夏比擺錘沖擊試驗方法》中的 V型 缺口試樣,試樣尺寸為10mm×10mm×55mm (長×寬×高)。

1.2 試驗方法

在-10,-40,-70,-100,-130 ℃及室溫 (20℃)環境下,對矩形板條試樣進行預拉伸試驗, 為了避免高應變速率及大變形量對材料造成應變強 化,以0.00025s-1 的應變速率將試樣從原始狀態 拉伸至10%的變形量,從而預制出形變馬氏體。奧 氏體具有順磁性,馬氏體具有鐵磁性,因此采用 FeritscopeMP30型鐵素體測量?jī)x,通過測量導磁率 的強弱來分析奧氏體不銹鋼中的形變馬氏體含量。

用鐵素體測量?jī)x對預拉伸后的試樣進行測量 后,在試樣中部進行二次取樣,分別進行拉伸、沖擊 及硬度測試,并將測試結果與原始材料測試結果進 行對比,分析奧氏體不銹鋼中形變馬氏體含量對材 料力學性能的影響。

2 試驗結果及分析

2.1 預拉伸試驗

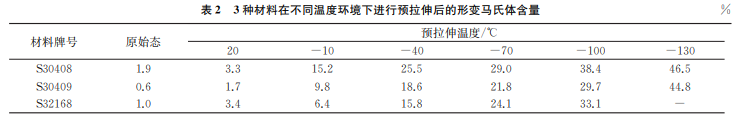

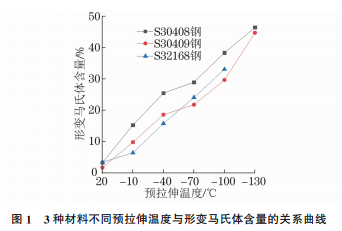

將3種材料在不同溫度下進行預拉伸,應變速 率為0.00025s-1,變形量為10%。預制出形變馬 氏體后,測量試樣的形變馬氏體含量,結果如表2和 圖1所示,可知低溫環境下奧氏體不銹鋼發生變形 時,預拉伸溫度對形變馬氏體含量的影響較為明顯, 3種材料的形變馬氏體含量均隨溫度的降低而 增加。

2.2 拉伸試驗

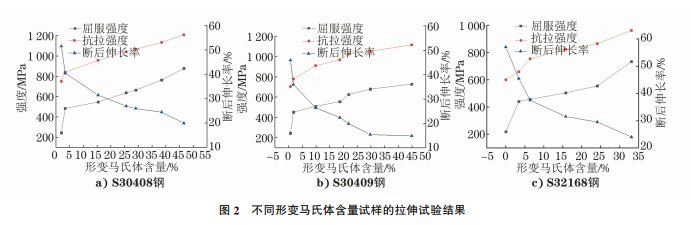

按照GB/T228.1—2021,對不同形變馬氏體含 量的試樣進行拉伸試驗,結果如圖2所示。從圖2 可以看出:3種材料隨著形變馬氏體含量的增加,材 料的屈服強度及抗拉強度均有明顯升高,但斷后伸 長率逐漸降低;當3種材料的形變馬氏體含量超過 5%時,斷后伸長率均低于標準要求的下限,隨著形 變馬氏體含量的增多,材料的斷后伸長率降低更為 明顯;當3種材料的形變馬氏體含量超過30%時, 材料的斷后伸長率約為25%。由此可見,較高的形 變馬氏體含量雖提升了材料的強度,但降低了材料 的應變?nèi)菹?顯現出不銹鋼材料典型的應變強化 特征。

2.3 沖擊試驗

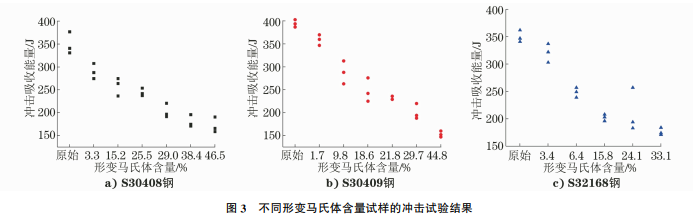

按照GB/T229—2020對不同形變馬氏體含量 的試樣進行沖擊試驗,結果如圖3所示。從圖3可 以看出:隨著形變馬氏體含量的增加,材料的沖擊吸 收能量逐漸下降,證明了形變馬氏體會導致材料的 韌性下降。

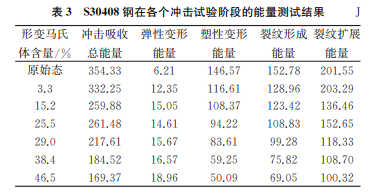

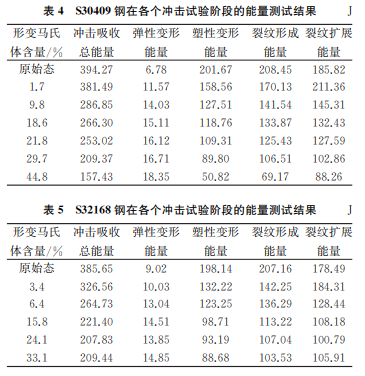

3種材料在各個沖擊試驗階段的能量測試結果 如表3~5所示,可以看出彈性變形能量隨形變馬氏 體含量的增加逐漸增加,說明材料發生彈性形變所 需要的能量逐漸增加,形變馬氏體含量的增加使材 料更難發生彈性變形,材料韌性逐漸降低;裂紋形成 能量隨形變馬氏體含量的增加逐漸降低,說明隨著 形變馬氏體含量的增加,沖擊試樣缺口處更容易產 生裂紋,材料韌性逐漸降低;裂紋擴展能量隨著形變 馬氏體含量的增加逐漸降低,說明形變馬氏體含量 的增加使沖擊試樣缺口處裂紋的擴展速率變大,材 料更容易斷裂。

2.4 硬度測試

按照GB/T4340.1—2009《金屬材料 維氏硬度 試驗 第1部分:試驗方法》對不同形變馬氏體含量的試樣進行硬度測試,測試點位于試樣的1/2厚度 位置,3種材料的硬度測試結果如圖4所示。由圖4 可以看出:隨著形變馬氏體含量的增加,材料的硬度 也隨之增加;S30408鋼和S30409鋼的硬度增加較 為 明顯,形變馬氏體含量超過40%時,材料的表面等4個大類對失效分析案例進行劃分(見圖4),從 而滿足不同需求的技術人員進行定向檢索、查找。

3 船舶典型材料失效分析案例數據庫應用 分析

船舶典型材料失效分析數據庫的建立,可以為相 關失效分析人員提供大量的數據,以便更好地開展相 關失效分析工作,提高相關技術人員的失效分析技能 和水平。同時,船舶典型材料的冶煉企業、零件的生 產企業以及產品的使用企業可以通過失效分析案例 數據庫了解各種材料、生產工藝以及建造過程中的薄 弱或易發事故環節,從而更好地保障相關零件安全、 可靠地運行。失效分析案例數據庫的建立可讓安全監察部門從眾多的事故案例中,獲取相關行業生產或 工程事故的發生規律,掌握重大危險源的情況,并了 解可以承擔失效技術分析工作的企業和專家信息。

4 結語

船舶典型材料失效分析案例數據庫的設計與建 立,是對船舶系統復雜載荷和環境共同作用下的失 效案例進行系統收集與整理,實現眾多失效分析案 例的有效知識管理,達到船舶系統典型材料失效分 析數據的廣泛共享。該數據庫可為相關技術人員的 技術提升提供數據資料,為典型材料零件的安全、可 靠運行提供保障。

參考文獻:

[1] 周敏惠,付立愉,陸瑞文,等.國外材料數據庫現狀 [J].機械工程材料,1987,11(3):46-52.

[2] 李霞,蘇航,陳曉玲,等.材料數據庫的現狀與發展趨 勢[J].中國冶金,2007,17(6):4-8.

[3] 王臣,高俊山.金屬材料失效引發重大事故案例數據 庫的設計與建設[J].冶金分析,2012,32(1):1-6.

[4] 楊川.金屬材料零部件失效分析案例:涉及大量鐵 路、汽車零部件[M].北京:國防工業出版社,2012.

[5] 吳連生.失效分析技術及其應用———第七講 疲勞斷 裂失效分析[J].理化檢驗(物理分冊),1996,32(1): 57-61.

<文章來源 >材料與測試網 > 期刊論文 > 理化檢驗－物理分冊 > 59卷 > 1期 (pp:1-3)>
